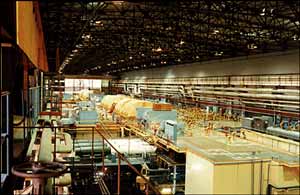

Каждый энергоблок ЛАЭС имеет по два турбогенератора электрической мощностью по 500 МВт, состоящие из турбины насыщенного пара типа К-500-65 и синхронного генератора трехфазного тока ТВВ-500-2 с числом оборотов 3000 в минуту.

Турбина — паровая конденсационная одновальная с 1-им цилиндром высокого давления и 4-мя цилиндрами низкого давления. Каждый цилиндр — двухпоточный, цилиндры низкого давления расположены симметрично по два по обе стороны от цилиндра высокого давления.

Турбина имеет 6 нерегулируемых отборов пара, предназначенных для подогрева основного конденсата и питательной воды в 5-ти подогревателях низкого давления и деаэраторе. Поскольку турбины работают на радиоактивном паре, предусмотрена подача условно чистого пара на уплотнение турбины, для получения которого из питательной воды установлены испарители.

Каждая турбина оснащена системой промежуточного перегрева пара с предварительной сепарацией. Насыщенный пар из реактора, отработавший в цилиндре высокого давления, после осушки в сепараторе поступает в подогреватели первой и второй ступени. Греющим паром в первой ступени является пар из первого отбора цилиндра высокого давления. Перегрев пара во второй ступени осуществляется свежим паром из реактора.

Пар из каждого цилиндра низкого давления поступает в конденсатор турбины. Применены конденсаторы поверхностного типа двухходовые, охлаждающей водой является морская вода. Неконденсирующиеся газы, содержащие в себе водород, с помощью эжекторов направляются в установку сжигания гремучей смеси.

Турбина имеет дроссельное парораспределение с 4-мя стопорными и 4-мя регулирующими клапанами свежего пара. Турбина снабжена гидродинамической системой автоматического регулирования частоты вращения ротора, ограничителем мощности и системой защиты. В качестве рабочего тела -в системе регулирования используется масло.

Система регулирования обеспечивает:

• синхронизацию генератора с сетью;

• устойчивую работу турбины на всех нагрузках и холостом ходу;

• перевод турбины на холостой ход при сбросе электрической нагрузки;

• дистанционное управление нагружением турбины.

Система защиты имеет следующие устройства, отключающие турбину:

• механический автомат безопасности, срабатывающий при повышении числа оборотов на 11-12 Ч от номинального;

• устройство контроля осевого сдвига, отключающее турбину при осевом сдвиге ротора выше допустимого;

• вакуум-реле, подающее импульс на закрытие стопорных клапанов турбины при ухудшении вакуума в конденсаторах (8);

• защитные устройства с электромагнитами, при помощи которых осуществляется аварийный останов турбины при»срабатывании электрических защит турбины и блока.

Турбина снабжена электронными регуляторами для поддержания заданного давления в коллекторах концевых уплотнений цилиндров, уровня конденсата в конденсаторах, уровня конденската греющего пара в подогревателях системы регенерации и др.

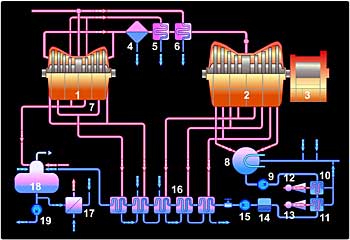

Принципиальная тепловая схема турбоустановки К-500-65:
