1-ый и 2-ой блоки спроектированы в 60-е годы в соответствии с действующими тогда нормативными требованиями. Это головные блоки из серии АЭС с реакторами РБМК. САОР 1-го (2-го) блоков состоит из системы аварийной подачи питательной воды (АППВ) и системы охлаждения реактора питательной водой (СОПВ). В качестве проектных аварий для этих блоков могут рассматриваться лишь разрывы трубопроводов циркуляционного контура диаметром до 300 мм или эквивалентные по сечению разрывы трубопроводов большего диаметра.

С целью достижения максимального соответствия САОР 1-ой и 11-ой очереди ЛАЭС современным требованиям обеспечения безопасности АЭС осуществляется ее поэтапная реконструкция. На рис. 31 представлена принципиальная схема САОР 1-го (2-го) блока после первого этапа модернизации, который проведен в течение 1990-93 гг.

АППВ обеспечивает подпитку контура МПЦ водой в аварийных режимах, сопровождающихся прекращением подачи питательной воды из деаэраторов. При отключении всех ПЭН и невозможности запуска МПЭН, например, при резком снижении давления в деаэраторах, включаются в работу АПН. Эти насосы обеспечивают подачу не менее 500 т/ч воды для подпитки контура МПЦ из баков АПН (14) через нормально открытую быстродействующую задвижку АППВ.

На первом этапе реконструкции САОР (СОПВ) были заменены все РГК (9) на новые, оснащенные обратными клапанами и ограничителями течи (9). Подача воды от СОПВ переведена с напорного трубопровода ГЦН в каждый РГК через коллектор САОР (13). Для обеспечения охлаждения каналов, подключенных к любому РГК при его разрыве до обратного клапана, предусмотрена специальная перемычка «напорный коллектор ГЦН — коллектор САОР с обратными клапанами.

При аварийном разрыве трубопровода контура МПЦ открытие быстродействующих задвижек СОПВ (20) для подачи воды в левую (правую) половину реактора осуществляется автоматически при совпадении сигнала повышения избыточного давления в помещениях ВК, или ПВК, или шахте опускных труб до 70 кГс/м² с любым из двух сигналов:

• снижения уровня в БС левой (правой) половины КМПЦ на 400 мм и более от геометрической оси;

• снижение разности между давлением в напорном коллекторе

• ГЦН и в БС левой (правой) половины до 5 кГс/см².

Включение СОПВ сопровождается срабатыванием следующих блокировок:

• при полном открытии задвижек СОПВ на аварийной половине реактора вырабатывается сигнал, запрещающий их открытие на неаварийной половине;

• при полном открытии задвижек СОПВ на аварийной половине реактора закрываются все регулирующие клапаны питательного узла этой половины.

Питательная вода с напора ПЭН поступает через нормально открытую задвижку АППВ (19) и открывшиеся задвижки СОПВ (20) в коллектор САОР и далее через РГК в каналы той половины реактора, где произошел разрыв трубопровода контура МПЦ.

После исчерпания запаса воды в деаэраторах и отключения ПЭН дальнейшее расхолаживание реактора осуществляется насосами АПН водой из двух баков емкость” 500 м³ каждый. В аварийную половину вода подается через коллекторы САОР и РГК, неаварийная половина подпитывается подачей воды через питательный узел в барабаны-сепараторы.

На последующих этапах реконструкции САОР 1-го и 2-го блоков система будет приведена в полное соответствие с САОР серийных энергоблоков с реакторами РБМК второго и третьего поколений, которые соответствуют требованиям действующей в настоящее время нормативной документации в атомной энергетике.

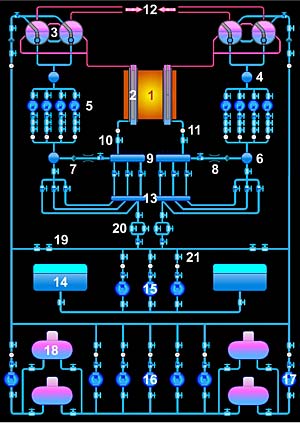

Принципиальная схема САОР 1-го (2-го) блока после 1-го этапа реконструкции:

1. Реактор   2. Топливный канал   3. Барабан-сепаратор   4. Всасыв. коллектор ГЦН   5. ГЦН   6. Напорный коллектор ГЦН   7. Механический фильтр   8. Огранич. течи на входе в РГК   9. РГК 10. Запорно-регулирующий клапан 11. Расходомер 12. Отвод пара к турбинам 13. Коллектор САОР 14. Бак АПН 15. АПН 16. ПЭН 17. МПЭН 18. Деаэратор 19. Быстр. задвижка АППВ 20. Быстр. задвижка СОПВ 21. Клапан АПН
