На рис. 32 представлена принципиальная схема САОР 3-го (4-го) блока ЛАЭС. Она состоит из двух подсистем: основной (кратковременного действия) и подсистемы длительного расхолаживания.

Основная подсистема включает в себя два независимых канала для подачи охлаждающей воды в реактор при аварии производительностью 100% от потребной каждый. Один какал имеет запас воды в баллонах САОР (14) под давлением газа около 100 кГс/см², Второй канал использует подачу воды от штатных ПЭН (19).

Подсистема длительного расхолаживания включает в себя МПЭН (18), подключенные к деаэраторам (20), и АПН (17), подключенные к камере горячего конденсата башни локализации аварий (БЛА), запас воды в которой составляет около 1500 м³.

При аварии, вызванной разрывом трубопроводов циркуляционного контура диаметром до 900 мм, срабатывает БАЗ по сигналу. повышения избыточного давления в помещении ВК, или ПВК, или прочноплотном боксе до 200 кГс/м². При совпадении этого сигнала с сигналом снижения уровня в БС или с сигналом снижения разности между давлением в напорном коллекторе ГЦН и в БС открываются задвижки САОР (21) для подачи воды от баллонов САОР (14) и от ПЭН (19) на ту половину реактора, где произошел разрыв. Через 4 - 5 с в каналы аварийной половины реактора начинает подаваться вода с расходом не менее 100% потребного.

Основная подсистема САОР рассчитана на обеспечение аварийного охлаждения реактора в течение первых 3-х минут после аварии. За это время включаются в работу МПЭН (18) и АПН (17), открываются задвижки подключения АПН (22) и начинает работать подсистема длительного расхолаживания. МПЭН подают воду в коллекторы САОР аварийной половины, АПН подают воду в коллекторы САОР обеих половин реактора. Подсистема длительного расхолаживания обеспечивает аварийное охлаждение реактора в течение неограниченного времени.

В случае обесточивания собственных нужд АЭС при аварии с разрывами трубопроводов включается в работу только баллонная часть основной подсистемы САОР и подсистема длительного расхолаживания в полном объеме. Для этой цели МПЭН и АПН имеют надежное электропитание от дизель-генераторов.

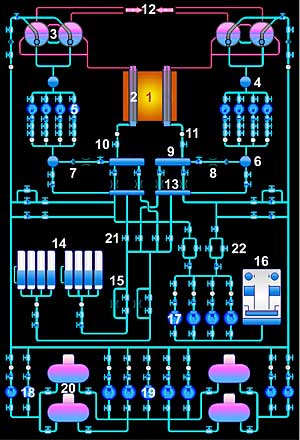

Принципиальная схема САОР 3-го (4-го) блока:

1. Реактор   2. Топливный канал   3. Барабан-сепаратор   4. Всасыв. коллектор ГЦН   5. ГЦН   6. Напорный коллектор ГЦН   7. Механический фильтр   8. Огранич. течи на входе в       РГК   9. РГК 10. Запорно-регулирующий        клапан 11. Расходомер 12. Отвод пара к турбинам 13. Коллектор САОР 14. Баллоны САОР с водой 15. Звено        промдросселирования 16. Камера горяч. конденс.        БЛА 17. АПН 18. МПЭН 19. ПЭН 20. Деаэратор 21. Быстр. задвижка СОПР 22. Задвижка  подкл. АПН
