Канал охлаждения отражателя предназначен для охлаждения бокового отражателя кладки (3), верхней металлоконструкции штанг крепления бокового отражателя (4), а также для уменьшения теплового потока к кожуху и компенсаторам, которые образуют герметичную внутреннюю полость реактора. Конструктивно канал выполнен в виде трубы Фильда из коррозионно-стойкой стали. По центральной трубе вода сверху входит в канал и по зазору между трубами отводится, поднимаясь вверх.

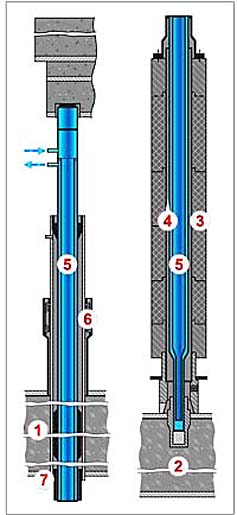

Канал охлаждения отражателя:

1. Верхняя металлоконструкция  2. Нижняя металлоконструкция  3. Боковой отражатель  4. Штанга крепления бокового     отражателя  5. Труба Фильда  6. Сильфонный компенсатор  7. Втулка тракта
