4.6. ПОДАППАРАТНОЕ ПОМЕЩЕНИЕ 305/2

Юго-западная часть.
В соответствии с предлагаемой моделью распространения ЛТСМ, в эту часть помещения они попали растекаясь из юго восточного квадранта подаппаратного помещения. ЛТСМ завалены фрагментами конструкции разрушенного реактора и залиты "свежим бетоном 1986 года.
На рис. 4.6.1. показана зона предполагаемого распространения ЛТСМ в пом. 305/2.
Пол подаппаратного помещения 305/2 разделен крестообразным фундаментом под опору реактора высотой в один метр. Этот фундамент служит преградой для свободного перетекания расплавов из одной части помещения в другую. Возможно поэтому, в северной части пом. 305/2, по результатам гамма-измерений в скважинах, топливных скоплений не обнаружено.
В юго-западной части помещения в зоне между осями Л и К топливных скоплений нет. Подтверждением этому может служить тот факт, что в этой зоне расположен паросбросной клапан, через который в нижерасположенное помещение протек в 1986 году только чистый бетон. В другой клапан, который раположен между осями К и И, проливалась самая обогащенная топливом ЛТСМ вместе с расплавленным металлом. Учитывая что через этот клапан протекло примерно треть из обнаруженных объемов ЛТСМ можно предположить, что это был достаточно "стабильный" канал, который с одной стороны был ограничен железобетонным крестом, а сдругой стороны насыпью из щебня межкомпенсаторной засыпки.
Границы распространения ТСМ установлены по результатам бурения исследовательских скважин на отметках 9.00 и 10.00 м.
Анализ результатов бурения скважин З.9.Ч, З.9.П, З.9.Л, З.9.А, З.9.68, З.9.Ж, З.9.К, З.9.Е, З.9.В показал что бетон пола пом.305/2, в упомянутом квадранте, не деструктирован и прожегов не имеет. Анализ результатов бурения скважин на отм. 10.00 м З.10.63, З.10.В, З.10.Б, З.10.62, З.10.А, З.10.Е, З.10.Д, З.10.И, позволил получить данные, по которым была оценена площадь распространения и толщина ТСМ.
Примем следующие условия расчетов объемов ЛТСМ:
Площадь распространения ЛТСМ _ 43 м.кв.
Толщина ЛТСМ ~ 0.3 м.
Таким образом объем ЛТСМ в юго западном квадранте пом. 305/2.
V = 43 * 0.3 = 13 м.куб
Помещение 305/2, юго-восточная часть, отметка 9.70.
Как уже отмечалось, эта часть помещения 305/2 является источником истечения всех трех лавовых потоков ТСМ и для исследования является самой сложной.
Анализ результатов бурения скважин З.9.П, З.9.Л, З.9.68, З.9.Ж, З.9.К, З.9.Е, Ю.9.Б, показал что бетон пола пом.305/2, в упомянутом квадранте частично деструктирован. Провисание паросбросных клапанов в ПРК (около 20 см)под этим квадрантом, создало впчатление, что плита перекрытия была проломлена ударной волной, но простукивание провисшей облицовки, показало что там пустота.
В то же время ссылки в некоторых работах о возможности проплавления перекрытия шахты реактора на 1,5 метра [8], не подтверждаются составом кернов из скважины Ю-9-Б, которая на отметке 8,8 м. прошла через весь юго-восточный сектор. Керны до глубины 17,24 м. состояли из целого бетона, и тлько с глубины 17,24 до 19,7 м. - из деструктированного бетона. Максимальный МЭД от керна с деструктированным бетоном не превышал 75 Р/ч, что свидетельствует об отсутствии в нем ЛТСМ.
ЛТСМ в юго-восточной части пом. 305/2 залиты бетоном в 1986 г. Высота заливки бетоном не превышает отм. 11-11,5 м, т.е. толщина слоя ЛТСМ + бетон - не более - 1,8 м.
Вынос ЛТСМ из пом. 305/2 через южные откатные ворота и пом. 308/2 и 318/2, предполагаемый в одном из вариантов в 1986 г., не подтвердился. Во-первых - пом. 305/2 имеет порог высотой в 0,5 метра, во-вторых - наклонная скважина Ю-12-81 пробуренная в полу пом. 308/2 перед входом в помещение в своих кернах имела только бетон. Из юго восточной части пом. 305/2 выходят кроме потока чарез два паросбросных клапана в юго-восточном кадранте еще два устойчивых потока ЛТСМ, через клапан в юго западной части и пролом в стене в пом 304/3. Причины такого распространения ЛТСМ на данный момент не установлены.

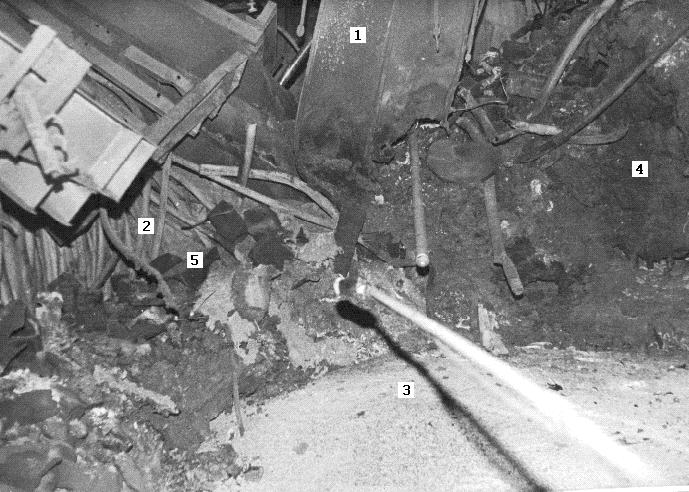

На фото 4.6.1. показано состояние юго-восточной части пом.305/2. 1 - прожженая металлоконструкция марка С-4, 2 - погнутые трубы НВК, 3 - бетон 1986 г, 4 - край выгоревшей схемы "ОР", 5 - графит.
Таким образом, примем в наших расчетах максимальную толщину слоя ЛТСМ в юго- восточном квадранте пом. 305/2, в районе паросбросных клапанов площадью 46 м ~ 0.9 м, а в остальной площади распространения ЛТСМ - 82 м.кв., в нее входит область провисания паросбросных клапанов площадью 46 м.кв. - 0.3 м кв
Объем ЛТСМ в юго-восточном квадранте пом. 305/2:
V = 55 м. куб
