4.4. КОРИДОРЫ ОБСЛУЖИВАНИЯ ПОМ. 301/5 И 301/6

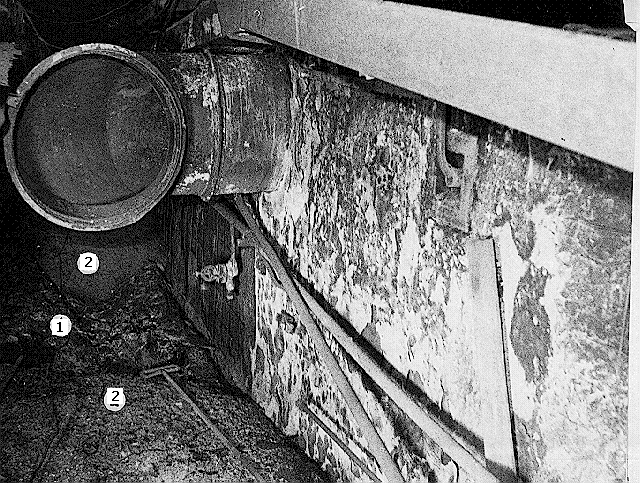

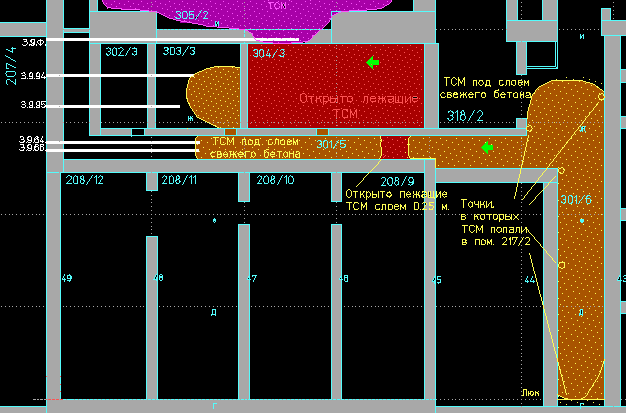

Из помещения 304/3 ЛТСМ протекла в коридор обслуживания 301/5 (отм.9,30). Здесь только небольшой участок скоплений ЛТСМ не залит бетоном в 1986 году , который поступал в этот коридор с двух сторон. На рис.4.4.1. показана точка и направление съемки (Фото 4.4.1). 1 - ЛТСМ, 2 - бетон 1986 г.
Границы растекания ЛТСМ под бетоном установлены с помощью бурения. В том месте, где ЛТСМ не залита бетоном неоднократно проверялась твердость и прочность пола, методом прямого вертикального сверления, деструктирования бетона пола не обнаружено. В коридоре много сажи и копоти. Изоляция электрокабелей, проложенных вдоль стен, сильно обгорела. Ударная волна взрыва проникла и сюда. Свидетельством этому, может служить сорванная с петель тяжелая защитная дверь пом. 303/3. В это помещение из коридора попала ЛТСМ, которое в дальнейшем было залито бетоном. Толщина ЛТСМ в среднем составляет 0.2 м, лишь в пристеночной области образует как бы валики высотой не более 0.25 м.
Из пом. 301/5 ЛТСМ растеклись по помещению 301/6, в основном в южную сторону. В связи с тем, что это помещение полностью залито "свежим" бетоном, границы распространения ЛТСМ приходится устанавливать по косвенным признакам. Протечки ЛТСМ на отм. 6.0 м (в пом.217/2) позволяют утверждать, что южая часть пом. 301/6 покрыта слоем ЛТСМ. Это подтверждается и результатами термографических исследований потолка пом. 217/2, температура которого свидетельствует о наличии топлива над ним. Северную границу распространения ЛТСМ предполагалось уточнить в ходе дальнейших исследований с помощью бурения.
Для расчета объемов ЛТСМ примем следующие исходные данные :
Площадь ЛТСМ в контурах приведенных на рисунках составляет ~117 м.кв.
Толщина слоя принимается 0.2 м.
Тогда объем ЛТСМ в помещениях 301/5, 303/3 и 301/6:
V = 23 м.куб
