4.3. ЛТСМ В ПОМЕЩЕНИИ 217/2

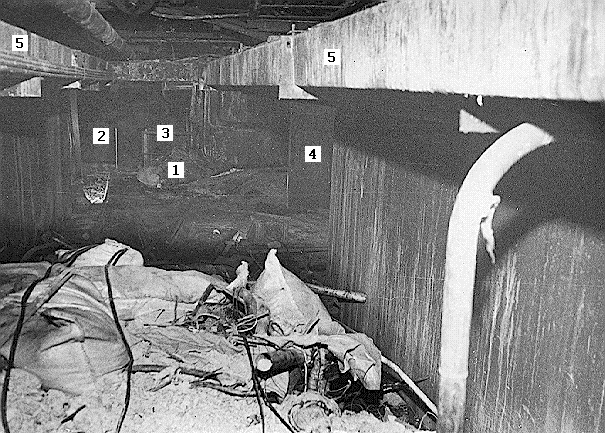

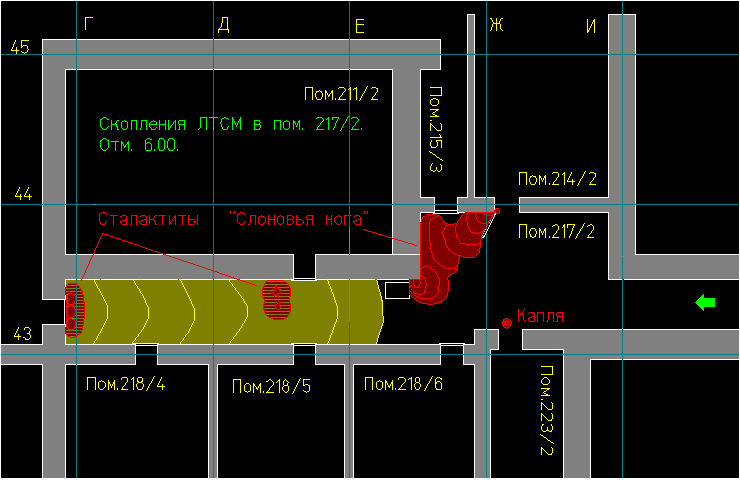

Из пом. 301/5 (отм. 9,30) ЛТСМ потекла в другой коридор обслуживания, пом.301/6 (отм. 9,00), который в 1986 году был полностью залит бетоном. В полу этого коридора имелись трубные проходки, протекшие через эти проходки ЛТСМ , образовали в пом. 217/2 (отм. 6,00) "слоновью ногу", "сталактиты", "натек", "каплю" (Фото 4.3.1), 1 - ЛТСМ, 2 - бетон 1986 г, 3 - ограждение прохода на отм. 3.00 м, 4 - дверь в пом. 214/2, 5 - кабельные короба.(Рис.4.3.1.).
Если подошва "слоновьей ноги" находится на полу пом. 217/2, и доступна для наблюдений, то основания "сталактитов" залиты "свежим" бетоном 1986 года, а "натек" на стене видимо не достигает пола.
Примем следующие данные для расчета объемов ЛТСМ:
Площадь основания "слоновьей ноги" ~ 6 м.кв .
Площадь основания "сталактита", скрытая бетоном ~ 1.7 м.кв.
Максимальная толщина основания ~ 0.3 м.
Диаметр потоков ЛТСМ, образовавших "ноги" и "сталактит" и "натек" ~ 0.2 м.
Высота вертикальных потоков ~ 2 м, их число - 5 штук.
Получаем, что объем ЛТСМ.
V = 2.5 м.куб
