3. ПОСЛЕДСТВИЯ АКТИВНОЙ СТАДИИ АВАРИИ

26 апреля 1986 года произошла авария на 4-ом блоке Чернобыльской АЭС. Последствия аварии стали выясняться сразу после взрыва и продолжаются до сих пор и тем не менее cуществуют вопросы на которые пока не удалось найти ответ.
По результатам работ выполненных на 4 -ом блоке в 1988-1994 гг. сотрудниками КЭ при ИАЭ, а впоследствии МНТЦ "Укрытие" установлено следующее:
Схема расположения основных элементов конструкций реактора до и после аварии приведены на рисунках.

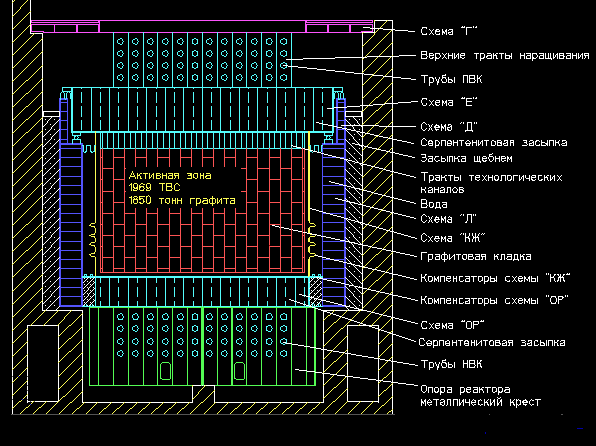

На рисунке 3.1показаны в разрезе по оси "Л" основные элементы конструкции актвной зоны реактора до аварии.

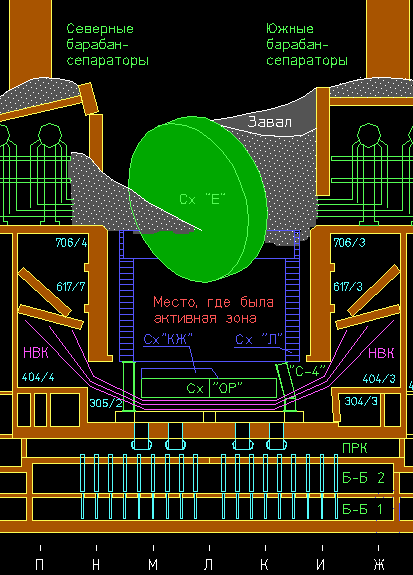

На рисунке 3.2 показан схематически разрез центральной части 4-го блока после аварии по оси "47".

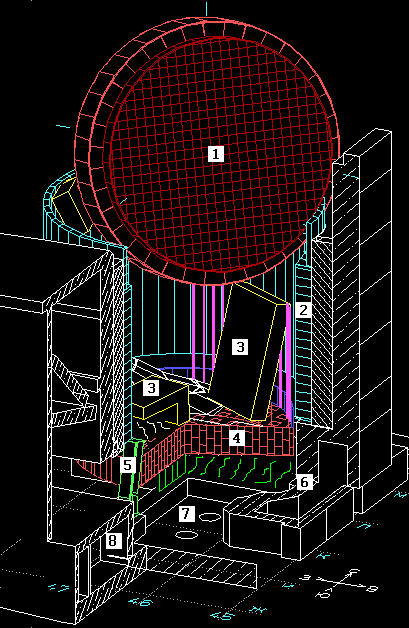

На рисунке 3.3) показана схема расположения основных элементов конструкции центральной части 4-го блока после аварии (вид с юго-востока, 1/4 строительных конструкций схем "Л" и "Д" условно удалены). На рисунке обозначены: 1 - схема "Е", 2 - схема "Л", 3 - ж/б плиты, 4 - оставшаяся часть "ОР", 5 - металлоконструкция марка "С-4", 6 - "грот", 7 - паросбросные клапана, 8 - пролом стены в пом. 305/2. С конструкциями реактора произошли следующие изменения:

• корпус реактора (схема "КЖ") разорвался по нижней гофре компенсатора,
• дно реактора (схема "ОР"), срезав мембранные кольца, соединявшие его с водяным баком биологической защиты (схема "Л"), и смяв крестообразную опору, опустилось в подаппаратное помещение 305/2 на 3.85 метра,
• юго-восточный сектор схемы "ОР" , порядка в 105 град, отсутствует,
• часть ядерного топлива АЗ , конструкционного материала схемы "ОР" и строительных конструкций превратились в лавообразную топливосодержащую массу (ЛТСМ) которая растеклась по помещениям 4-го блока,
• верхняя крышка реактора (схема "Е") была сорвана со своего штатного места, подброшена взрывом и в перевернутом виде стоит под углом около 15 град к вертикали, опираясь одной стороной на схему "Д", а другой на бетонные плиты зажатые между ними;
• практически вся активная зона, содержащая на момент аварии 1659 ТВС, вместе с графитовой кладкой и большей частью корпуса реактора (схема "КЖ") вылетела из шахты реактора,
• внутрь шахты реактора, на место активной зоны, упали три железобетонные плиты, судя по толщине, части стен боксов барабан-сепараторов, вместе с металлической облицовкой, металлическая колонна из центрального зала, незначительная часть графитовых блоков и частей ТВС,
• в северной части схемы "ОР" сохранились в вертикальном положении 13 перефирийных каналов охлаждения отражателя без графитовых блоков;
• сверху шахта реактора закрыта схемой "Е" с отходящими от нее спутанными трубами пароводяных коммуникаций (ПВК), в перемежку с бетонными блоками и деформированными металлоконструкциями ;
  При обследовании подаппаратного помещения 305/2 были обнаружены следующие последствия воздействия взрывной волны:
• металлическая облицовка на стенах помещения вдавлена, выпирают металлические "стульчики" к которым она была приварена, смят находившейся под ней 300 мм. слой теплоизоляции;
• откатная защитная дверь южного проема сорвана со своих направлячющих и отброшена к противоположной стене, защитная дверь северного проема развернута;
• стена между пом. 305/2 и пом. 304/3 толщиной 800 мм сломана у пола и вдавлена в пом. 304/3 на 10-15 см ;
• имеются вмятины и трещина в нижней юго-восточной части на внутренней обечайке схемы "Л";
• перекрытия пом. 617 и 707, находящихся над боксами нижних водяных коммуникаций (НВК), рухнули вниз;
• в пом 210/6 аварийные клапаны 3 и 4 и металическая облицовка потолка в зоне их расположения провисли примерно на 20 см, простукивание облицовки в районе провисания показало, что там пустота,
• при очистке крыши 3-го блока в 1986 году, на ней была обнаружена нижняя часть технологического канала Ж-887 с находившейся в нем ТВС. Этот канал стоял в ячейке 25-17, то есть в зоне ныне не существующего основания реактора. Твэлы перефирийного ряда в этой ТВС сохранились, а твэлы внутренного ряда отсутствовали, их место в ТВС было занято крошкой топлива и материала оболочек. Исследования показали, что температура твэлов при аварии находилась в интервале 1200 - 1850 град С [6].

• отсутствует юго-восточный сектор (примерно 105 град) схемы "ОР";
• отсутствует металлическая облицовка на бетонной опоре схемы "Л" в юго-восточной части помещения;
• на отметке 11,5 - 13 метров на бетонной опоре схемы "Л" отсутствует не только металлическая облицовка, но и в самой стене имеется прожег в виде "грота" ;
• южная металлическая колонна (марка "С-4") имеет проплавление недалеко от основания, примерно на отметке 12 м. со стороны реактора ;
• в юго-восточной части пом. 305/2 на полу лежат сильно обгоревшие графитовые блоки, в других местах графита со следами горения не обнаружено.
• трубы НВК на отметке 11,5 м. имеют прожеги, а щебенка, которая высыпалась из разрушенного при аварии межкомпенсаторного зазора, оплавилась, образовав стекловидную корку.
