В термодинамике широко используется понятие термодинамической системы.

Поскольку одно и тоже тело, одно и тоже вещество при разных условиях может находиться в разных состояниях, (пример: лед–вода–пар, одно вещество при разной температуре) вводятся, для удобства, характеристики состояния вещества - так называемые параметры состояния.

Перечислим основные параметры состояния вещества:

Температура тел - определяет направление возможного самопроизвольного перехода тепла между телами.

Соотношение для перехода от градусов Цельсия к градусам Кельвина:

T-температура в Кельвинах;

t – температура в градусах Цельсия.

Давление - представляет собой силу, действующею по нормали к поверхности тела и отнесенную к единице площади этой поверхности.

Для измерения давления применяются различные единицы измерения. В стандартной системе измерения СИ единицей служит Паскаль (Па).

Соотношение между единицами:

1мм рт. ст (миллиметр ртутного столба) = 133 Па

1 мм вод. ст. (миллиметр водного столба) 9.8067 Па

Плотность – отношение массы вещества к объему занимаемому эти веществом.

Удельный объем - величина обратная плотности т.е. отношения объема занятого веществом к его массе.

Основные термодинамические параметры состояния Р, V, Т однородного тела зависят один от другого и взаимно связаны уравнением состояния:

F (P, V, Т)

Для идеального газа уравнение состояния записывается в виде:

где:

P - давление

v – удельный объем

T – температура

R – газовая постоянная (у каждого газа свое значение)

Если известно уравнение состояния, то для определения состояния простейших систем достаточно знать две независимые переменные из 3-х

Р = f1 (v, т); v = f2 (Р, Т); Т = f3 (v, Р)

Термодинамические процессы часто изображаются на графиках состояния, где по осям отложены параметры состояния. Точки, на плоскости такого графика, соответствуют определенному состоянию системы, линии на графике соответствуют термодинамическим процессам, переводящим систему из одного состояния в другое.

Рассмотрим термодинамическую систему, состоящую из одного тела – какого либо газа в сосуде с поршнем, причем сосуд и поршень в данном случае является внешней средой. Пусть, для примера, происходит нагрев газа в сосуде, возможны два случая:

1) Если поршень зафиксирован и объем не меняется, то произойдет повышение давления в сосуде. Такой процесс называется изохорным (v=const), идущий при постоянном объеме;

Изохорные процессы в P – T координатах:

Изобарные процессы в v – T координатах

Изотермические процессы в P-v координатах

Процесс, при котором отсутствует теплообмен между системой и окружающей средой, называется адиабатным, при этом количество теплоты в системе остается постоянными (Q=const). В реальной жизни адиабатных процессов не существует поскольку полностью изолировать систему от окружающей среды не возможно. Однако часто происходят процессы, при которых теплообменном с окружающей средой очень мал, например, быстрое сжатие газа в сосуде поршнем, когда тепло не успевает отводиться за счет нагрева поршня и сосуда.

Примерный график адиабатного процесса в P – v координатах.

Тела, участвующие в процессе, обмениваются между собой энергией. Энергия одних тел увеличивается, других - уменьшается. Передача энергии от одного тела к другому происходит 2-мя способами:

Первый способ передачи энергии при непосредственном контакте тел, имеющих различную температуру, путем обмена кинетической энергии между молекулами соприкасающихся тел (или лучистым переносом при помощи электромагнитных волн).

Энергия передается от более нагретого тела к менее нагретому.

Энергия кинетического движения молекул называется тепловой, поэтому такой способ передачи энергии называется передача энергии в форме теплоты. Количество энергии, полученной телом в форме теплоты, называется подведенной теплотой (сообщенной), а количество энергии, отданное телом в форме теплоты - отведенной теплотой (отнятой).

Обычное обозначение теплоты Q, размерность Дж. В практических расчетах важное значение приобретает отношение теплоты к массе - удельная теплота обозначается q размерность Дж/кг.

Подведенная теплота - положительна, отведенная - отрицательна.

Второй способ передачи энергии связан с наличием силовых полей или внешнего давления. Для передачи энергии этим способом тело должно либо передвигаться в силовом поле, либо изменять свой объем под действием внешнего давления.

Этот способ называется передачей энергии в форме работы.

Если в качестве примера тела рассматривать газ в сосуде с поршнем то в случае приложения внешней силы к поршню происходит сжатие газа - работа совершается над телом, а в случае расширения газа в сосуде работу, перемещение поршня, совершает само тело (газ).

Количество энергии, полученное телом в форме работы называется совершенной над телом работой, а отданная - затраченной телом работой.

Количество энергии в форме работы обычно обозначается L размерность Дж. Удельная работа - отношение работы к массе тела обозначается l размерность - Дж/кг.

Рабочим телом в реакторной установке РБМК является вода, которая после испарения в активной зоне в виде пара совершает работу в турбине, вращая ротор.

Этот закон является частным случаем всеобщего закона сохранения и превращения энергии, который гласит, что энергия не появляется и не исчезает, а только переходит из одного вида в другой.

Из этого закона следует, что уменьшение общей энергии в одной системе, состоящей из одного или множества тел, должно сопровождаться увеличением энергии в другой системе тел.

Существуют другие формулировки этого закона:

1. Не возможно возникновение или уничтожение энергии (эта формулировка говорит о невозможности возникновения энергии ни из чего и уничтожения ее в ничто);

2. Любая форма движения способна и должна превращаться в любую другую форму движения (эта философская формулировка подчеркивает неуничтожимость энергии и ее способность взаимопревращаться в любые другие виды энергии);

3. Вечный двигатель первого рода невозможен. (Под вечным двигателем первого рода понимают машину, которая была бы способна производить работу не используя никакого источника энергии);

4. Теплота и работа являются двумя единственно возможными формами передачи энергии от одних тел к другим.

В прошлом столетии Гибсс ввел в практику тепловых расчетов новую функцию - энтальпию.

Где:

I - энтальпия; U - внутренней энергия; P - давление; V - объем.

Удельная энтальпия i это отношение энтальпии тела к его массе.

Удельная энтальпия это параметр состояния.

Значение удельной энтальпии пара и воды при определенном давлении и температуре можно найти в справочнике. Пользуясь этими данными, можно определить количество теплоты участвующее в процессе или работу процесса.

Теплота q не является функцией состояния, количество теплоты выделившейся или поглотившейся в процессе зависит от самого процесса. Функцией состояния является энтропия обозначается S размерность Дж/К

где:

dS 0 - дифференциал энтропии; dQ - дифференциал теплоты; Т - абсолютная температура;

Удельная энтропия отношение энтропии тела к его массе. Удельная энтропия s является справочной величиной.

Удельная энтропия - функция состояния вещества, принимающая для каждого его состояния определенное значение:

Удельную энтропию можно применять совместно с одним из основных параметров для графического изображения процессов. Аналогично тому, как мы строили изменение объема в зависимости от изменения температуры, мы можем изобразить некоторый процесс изменения энтропии и температуры в Т-S координатах. В этом случае любая точка на графической плоскости соответствует определенному состоянию рабочего тела, а линия от точки 1 до точки 2 отображает некий термодинамический процесс. Особенностью Т-S координат является то, что площадь под линией процесса соответствует количеству энергии отданной или полученной рабочим телом.

Количество тепла подводимое к системе:

Количество тепла отдаваемое системой:

В тепловых машинах превращение теплоты в работу происходит только при наличии разности температур между источниками теплоты и теплоприемниками. При этом вся теплота не может быть превращена в работу. Закон, позволяющий указать направление теплового потока, и устанавливающий максимально возможный предел превращения теплоты в работу в тепловых машинах - 2-й закон термодинамики.

1. Вечный двигатель второго рода не возможен (под вечным двигателем второго рода понимается машина, которая могла бы превращать всю подводимую к ней теплоту в работу. Такая машина имела бы КПД = 1).

2. Стопроцентное превращение теплоты в работу посредством тепловой машины - двигателя невозможно.

Тепловая машина всегда работает в определенном перепаде температур. (Это значит, что для работы такой машины необходим иметь по крайней мере 1 источник теплоты, и 1 приемник теплоты).

Любая тепловая машина должна работать циклично, т.е. рабочее тело, совершая за определенный промежуток времени ряд процессов расширения и сжатия, должно возвращаться в исходное состояние.

Как было сказано выше, реакторную установку можно представить в виде тепловой машины, в которой осуществляется некий термодинамический цикл.

Теоретическим циклом современной паросиловой установки является цикл Ренкина.

Пароводяная смесь образовавшаяся в результате передачи тепловой энергии воде в активной зоне поступает в Барабан - сепаратор где происходит разделение пара и воды. Пар направляется в паровую турбину, где расширяясь адиабатно, совершает работу. Из турбины отработавший пар направляется в конденсатор. Там происходит отдача теплоты охлаждающей воде, проходящей через конденсатор. Вследствие этого пар полностью конденсируется. Полученный конденсат непрерывно засасывается насосом из конденсатора, сжимается и направляется вновь в барабан сепаратор.

Конденсатор играет двоякую роль в установке.

Во-первых, он имеет паровое и водяное пространство, разделенные поверхностью, через которую происходит теплообмен между отработавшим паром и охлаждающей водой. Поэтому конденсат пара может быть использован в качестве идеальной воды, не содержащей растворенных солей.

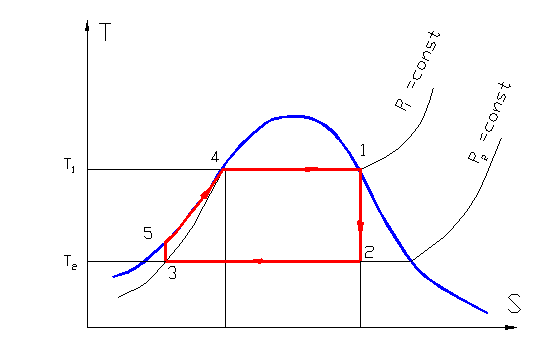

Синяя линия в Т-S диаграмме воды является разделительной, при энтропии и температуре, соответствующим точкам, лежащим на диаграмме выше этой линии, существует только пар, ниже пароводяная смесь.

С точки зрения термического к. п. д. цикл Ренкина представляете менее выгодным, чем цикл Карно, изображенный выше, поскольку степень заполнения цикла (равно как и средняя температур подвода тепла) для цикла Ренкина оказывается меньше, чем в случае цикла Карно. Однако с учетом реальных условий осуществления экономичность цикла Ренкина выше экономичности соответствующего цикла Карно во влажном паре.

Поскольку в настоящее время не существует промышленных энергетических установок с ядерным перегревом пара (перегрев пара непосредственно в активной зоне ядерного реактора), то для одноконтурных ядерных реакторов BWR и РБМК используется цикл с промежуточным перегревом пара.

Малое значение КПД цикла Ренкина по сравнению с циклом Карно связано с тем, что большое количество тепловой энергии при конденсации пара передается охлаждающей воде в конденсаторе. Для снижения потерь часть пара из турбины отбирается и направляется на регенерационные подогреватели, где тепловая энергия, высвобождаемая при конденсации отобранного пара, используется для подогрева воды, полученной после конденсации основного парового потока.

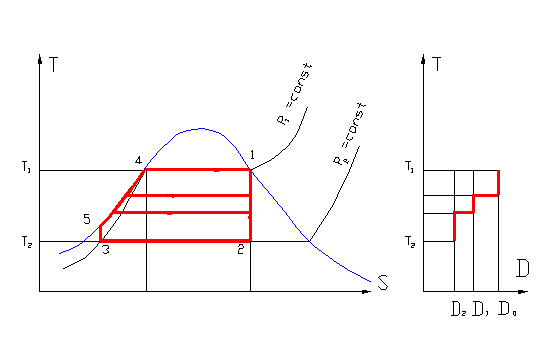

В реальных паросиловых циклах регенерация осуществляется с помощью регенеративных, поверхностных или смешивающих, теплообменников, в каждый из которых поступает пар из промежуточных ступеней турбины (так называемый регенеративный отбор). Пар конденсируется в регенеративных теплообменниках, нагревая питательную воду, поступающую в реактор. Конденсат греющего пара смешивается с основным потоком питательной воды.

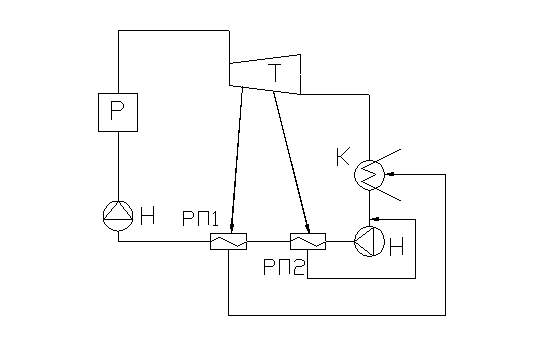

Т - турбина, К - конденсатор, Н - насос, Р - некий нагревающий реактор, PП1, РП2 - регенеративные подогреватели.

Стрелками показаны отборы пара из турбины.

Для практического применения более удобна диаграмма тепловых процессов, на которых значение энергии, теплоты или работы соответствует не площади, а отрезку, такой диаграммой является i,s -диаграмма. По вертикальной оси на этой диаграмме откладывается энтальпия, по горизонтальной - энтропия. Такая диаграмма с нанесенными на нее линиями постоянного давления (изобарами), линиями постоянной температуры (изотермами), линиям постоянного паросодержания и постоянным постоянного объема, называется диаграмма состояния вещества.

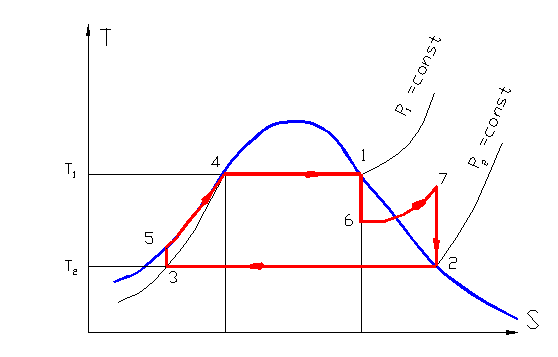

В тепловых расчетах паросиловых циклов используется диаграмма состояния воды. На рисунке изображен цикл с перегревом пара на диаграмме состояния воды (см. рис.).

На диаграмме состояния воды изображены линии постоянных температур, давлений и паросодержания. Линия постоянного паросодержания X=1 (вся вода находится в виде пара), постоянного является разделительной, при параметрах соответствующим точкам выше этой линии существует один пар, ниже - пароводяная смесь.
