ИНТЕРФЕЙСНЫЙ КОНТРОЛЬНЫЙ ДОКУМЕНТ ГЛОНАСС

(редакция четвёртая)



СОДЕРЖАНИЕ

ПЕРЕЧЕНЬ РИСУНКОВ

ПЕРЕЧЕНЬ ТАБЛИЦ

СПИСОК СОКРАЩЕНИЙ

1. ВВЕДЕНИЕ

1.1 Назначение системы ГЛОНАСС

1.2 Состав системы ГЛОНАСС

1.3 Концепция навигационных определений

2. ОБЩИЕ ВОПРОСЫ

2.1 Определение интерфейсного контрольного документа

2.2 Согласование и изменение интерфейсного контрольного документа

3. ТРЕБОВАНИЯ

3.1 Определение интерфейса

3.2 Структура навигационного радиосигнала

3.2.1 Дальномерный код

3.2.2 Цифровая информация

3.3 Описание интерфейса

3.3.1 Характеристики навигационного радиосигнала

3.3.1.1 Частотный план

3.3.1.2 Корреляционные потери

3.3.1.3 Фазовые шумы несущей

3.3.1.4 Внеполосное излучение

3.3.1.5 Внутрисистемные радиопомехи

3.3.1.6 Мощность радиосигналов, принимаемых потребителем

3.3.1.7 Групповая задержка навигационного радиосигнала в бортовой аппаратуре НКА

3.3.1.8 Когерентность передаваемых НКА сигналов

3.3.1.9 Поляризация излучаемого навигационного радиосигнала

3.3.2 Характеристики модулирующей последовательности

3.3.2.1 Формирование ПС дальномерного кода

3.3.2.2 Формирование навигационного сообщения

3.3.3 Время системы ГЛОНАСС

3.3.4 Система координат

4. СТРУКТУРА НАВИГАЦИОННОГО СООБЩЕНИЯ

4.1 Назначение навигационного сообщения

4.2 Содержание навигационного сообщения

4.3 Структура навигационного сообщения

4.3.1 Структура суперкадра

4.3.2 Структура кадра

4.3.3 Структура информационной строки в кадре

4.4 Оперативная информация навигационного сообщения и эфемериды НКА

4.5 Неоперативная информация навигационного сообщения, альманах системы ГЛОНАСС

4.6 Резервные разряды в суперкадре

4.7 Алгоритм проверки достоверности информации в строке

5. ПОДСИСТЕМА КОСМИЧЕСКИХ АППАРАТОВ СИСТЕМЫ ГЛОНАСС

5.1 Структура ПКА системы ГЛОНАСС

5.2 Орбитальные параметры

5.3 Контроль целостности радионавигационного поля ГЛОНАСС

ПРИЛОЖЕНИЕ 1

ПРИЛОЖЕНИЕ 2

ПРИЛОЖЕНИЕ 3


ПЕРЕЧЕНЬ РИСУНКОВ

стр.

Рис. 3.1 Интерфейс НКА/НАП

10

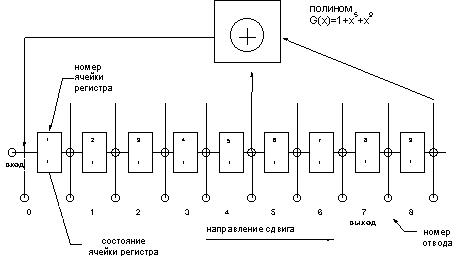

Рис. 3.2 Структура регистра сдвига, формирующего дальномерный код

15

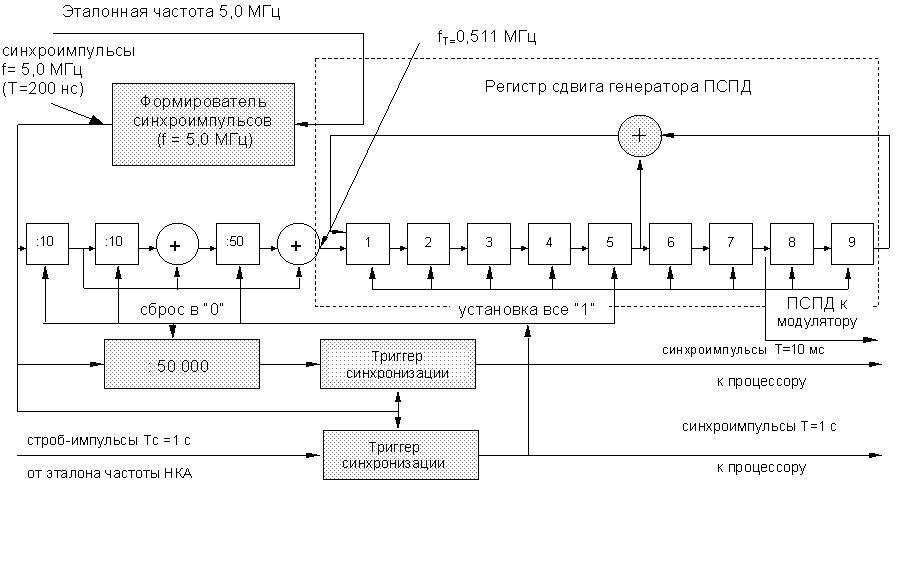

Рис. 3.3 Упрощенная структурная схема формирования дальномерного кода

ПСПД и синхроимпульсов для навигационного радиосигнала

16

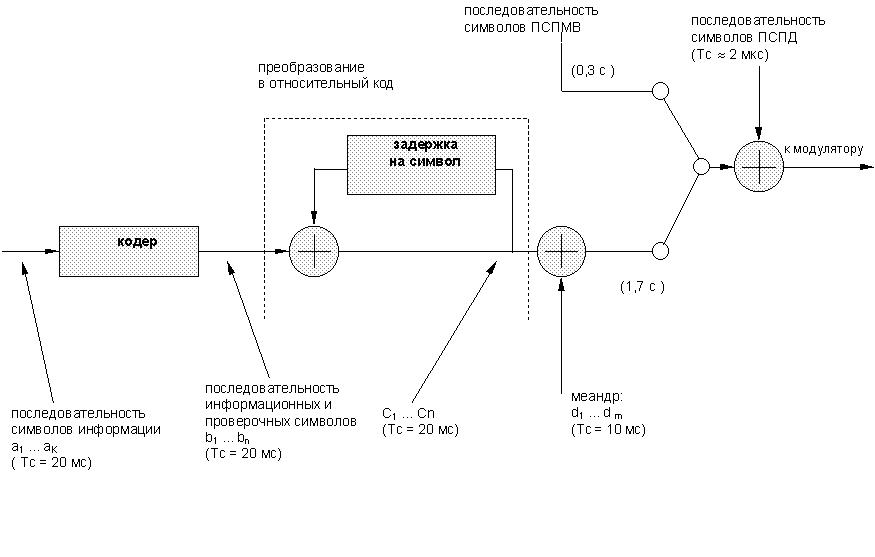

Рис. 3.4 Упрощенная структурная схема формирования последовательности

данных

16

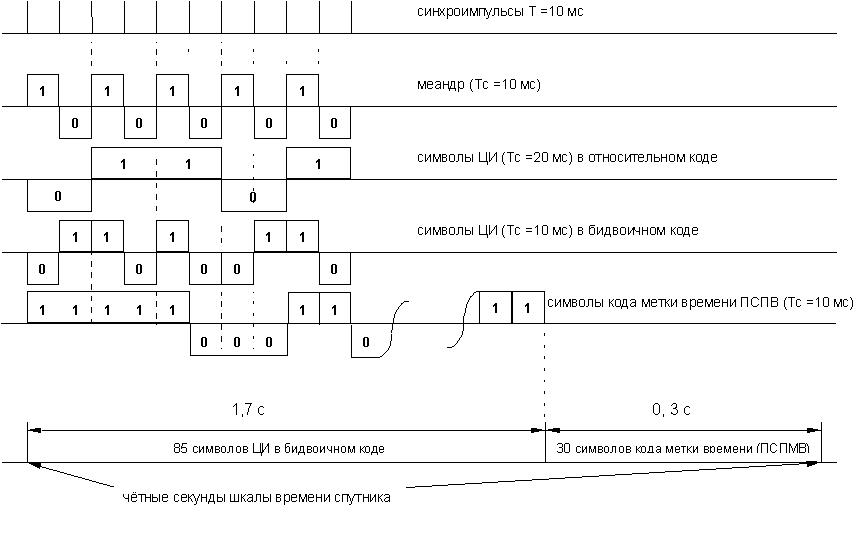

Рис. 3.5 Временные соотношения между синхроимпульсами модулирующего

навигационного сигнала и дальномерным кодом ПСПД

17

Рис. 3.6 Формирование последовательности данных в процессоре спутника

17

Рис. 4.1 Структура суперкадра

22

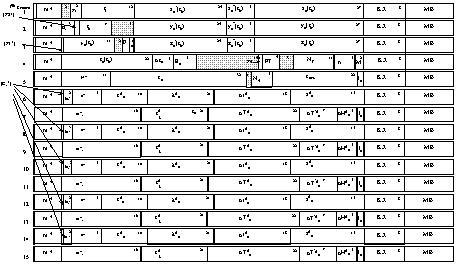

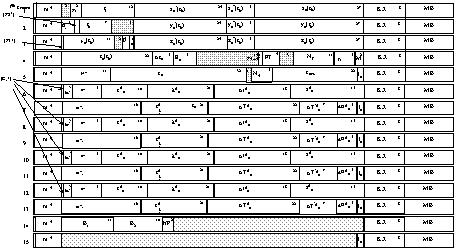

Рис. 4.2 Структура кадра

24

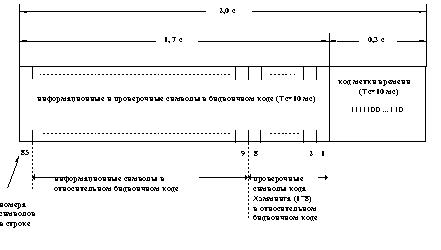

Рис. 4.3 Структура информационной строки

25

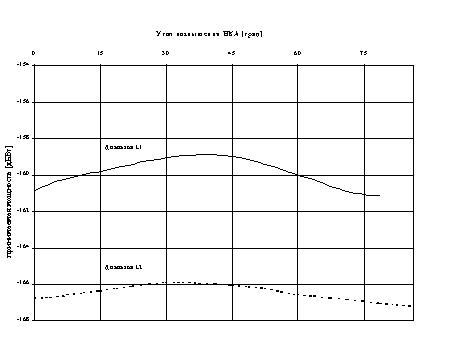

Рис. П.1 Зависимость минимальной мощности радиосигнала от угла возвышения

НКА

41


ПЕРЕЧЕНЬ ТАБЛИЦ

стр.

Таблица 3.1 Распределение несущих частот поддиапазонов L1 и L2

11

Таблица 3.2 Геодезические константы и параметры общеземного эллипсоида

ПЗ-90

20

Таблица 4.1 Распределение альманаха системы ГЛОНАСС по кадрам суперкадра

23

Таблица 4.2 Погрешности определения координат и скорости НКА

26

Таблица 4.3 Значения слова P1

27

Таблица 4.4 Значения слова FT

28

Таблица 4.5 Разрядность, единицы измерения и диапазон значений слов

оперативной информации навигационного сообщения

29

Таблица 4.6 Размещение слов оперативной информации в кадре

30

Таблица 4.7 Значения слова KP

32

Таблица 4.8 Зависимость погрешности навигационных определений от

"возраста" данных альманаха

33

Таблица 4.9 Разрядность, единицы измерения и диапазон значений слов

неоперативной информации (альманаха системы)

33

Таблица 4.10 Обозначение отрицательных значений номера несущей частоты

в кадре навигационного сообщения

34

Таблица 4.11 Размещение слов неоперативной информации в кадре

34

Таблица 4.12 Размещение резервных разрядов в суперкадре

35

Таблица 4.13 Формирование контрольных сумм при проверке достоверности

информации в строке

36

Таблица 5.1 Заключение о работоспособности НКА по совокупности признаков

39


СПИСОК СОКРАЩЕНИЙ

АКНП

Аппаратура контроля навигационного поля

ИКД

Интерфейсный контрольный документ

КХ

Код Хемминга

КНИЦ

Координационный научно-информационный центр

НАП

Навигационная аппаратура потребителя

НКА

Навигационный космический аппарат

МВ

Метка времени

ПС

Псевдослучайный

ПСПМВ

Псевдослучайная последовательность метки времени

ПСПД

Псевдослучайная последовательность дальномерная

ПКА

Подсистема космических аппаратов

ПКУ

Подсистема контроля и управления

СКО

Среднеквадратическое отклонение

ССС

Средние солнечные сутки

ЦИ

Цифровая информация

ЦС

Центральный синхронизатор

ЧВИ

Частотно-временная информация


 1. ВВЕДЕНИЕ

    1. Назначение системы ГЛОНАСС

    2. Глобальная навигационная спутниковая система ГЛОНАСС предназначена для определения местоположения, скорости движения, а также точного времени морских, воздушных, сухопутных и других видов потребителей.

    3. Состав системы ГЛОНАСС

Система ГЛОНАСС состоит из трех подсистем:

Подсистема космических аппаратов системы ГЛОНАСС состоит из 24-х спутников, находящихся на круговых орбитах высотой 19100 км, наклонением 64,8° и периодом обращения 11 часов 15 минут в трех орбитальных плоскостях. Орбитальные плоскости разнесены по долготе на 120° . В каждой орбитальной плоскости размещаются по 8 спутников с равномерным сдвигом по аргументу широты 45° . Кроме этого, сами плоскости сдвинуты относительно друг друга по аргументу широты на 15° . Такая конфигурация ПКА позволяет обеспечить непрерывное и глобальное покрытие земной поверхности и околоземного пространства навигационным полем.

Подсистема контроля и управления состоит из Центра управления системой ГЛОНАСС и сети станций измерения, управления и контроля, рассредоточенной по всей территории России. В задачи ПКУ входит контроль правильности функционирования ПКА, непрерывное уточнение параметров орбит и выдача на спутники временных программ, команд управления и навигационной информации.

Навигационная аппаратура потребителей состоит из навигационных приемников и устройств обработки, предназначенных для приема навигационных сигналов спутников ГЛОНАСС и вычисления собственных координат, скорости и времени.

    1. Концепция навигационных определений

Навигационной аппаратурой потребителей системы ГЛОНАСС выполняются беззапросные измерения псевдодальности и радиальной псевдоскорости до четырех (трех) спутников ГЛОНАСС, а также прием и обработка навигационных сообщений, содержащихся в составе спутниковых навигационных радиосигналов. В навигационном сообщении описывается положение спутника в пространстве и времени. В результате обработки полученных измерений и принятых навигационных сообщений определяются три (две) координаты потребителя, три (две) составляющие вектора скорости его движения, а также осуществляется “привязка” шкалы времени потребителя к шкале Госэталона Координированного Всемирного времени UTC(SU).

Данные, обеспечивающие планирование сеансов навигационных определений, выбор рабочего "созвездия" навигационных космических аппаратов и обнаружение передаваемых ими радиосигналов, передаются в составе навигационного сообщения.

 2. ОБЩИЕ ВОПРОСЫ

В данном разделе дается определение интерфейсного контрольного документа, рассматриваются вопросы, касающиеся порядка его подготовки и согласования, а также определяются организации, утверждающие данный документ и обладающие правом внесения дополнений и изменений в согласованную редакцию документа.

 2.1 Определение интерфейсного контрольного документа

Интерфейсный контрольный документ (ИКД) определяет параметры интерфейса между ПКА системы ГЛОНАСС и навигационной аппаратурой потребителей (НАП) системы ГЛОНАСС.

 2.2 Согласование и изменение интерфейсного контрольного документа

Разработчик бортовой аппаратуры навигационного космического аппарата (НКА) системы ГЛОНАСС, определяемый как разработчик контрольного интерфейса, несет ответственность за подготовку, согласование, изменение и сохранение ИКД.

Для вступления в силу настоящего документа необходимо его подписание следующими сторонами:

и утверждение полномочными представителями МО РФ и РКА.

В процессе развертывания и совершенствования системы ГЛОНАСС могут изменяться ее отдельные параметры. Изменения согласованной ранее редакции ИКД могут быть предложены любой из ответственных сторон и, в свою очередь, также должны быть согласованы и одобрены всеми ответственными сторонами. Разработчик контрольного интерфейса несет ответственность за согласование предложенных изменений со всеми ответственными сторонами и за подготовку, в случае необходимости, новой редакции документа, содержащей данные изменения.

В настоящей редакции ИКД учтен ряд замечаний и предложений потребителей по предыдущей редакции документа, а также приводится ряд параметров, планируемых к поэтапному введению в интерфейс между ПКА ГЛОНАСС-М и НАП.

Официальное распространение ИКД осуществляет КНИЦ Министерства обороны Российской Федерации.



3. ТРЕБОВАНИЯ

В данном разделе рассматриваются наиболее общие характеристики навигационного сигнала, излучаемого НКА системы ГЛОНАСС, приводятся требования, определяющие качество навигационного сигнала, и дается описание его структуры.

3.1 Определение интерфейса

Интерфейс между подсистемой космических аппаратов (ПКА) и навигационной аппаратурой потребителей (НАП) состоит из радиолиний L-диапазона частот (см. рис. 3.1). Каждый НКА системы ГЛОНАСС передает навигационные радиосигналы в двух частотных поддиапазонах (L1 ~ 1,6 ГГц и L2 ~ 1,2 ГГц).

В системе ГЛОНАСС используется частотное разделение навигационных радиосигналов НКА в обоих поддиапазонах L1 и L2. Каждый НКА передает навигационные радиосигналы на собственных частотах поддиапазонов L1 и L2. НКА, находящиеся в противоположных точках орбитальной плоскости (антиподные НКА), могут передавать навигационные радиосигналы на одинаковых частотах.

В радиолиниях частотных поддиапазонов L1 и L2 НКА ГЛОНАСС передают навигационные радиосигналы двух типов: стандартной точности и высокой точности.

Сигнал стандартной точности с тактовой частотой 0,511 МГц предназначен для использования отечественными и зарубежными гражданскими потребителями.

Сигнал высокой точности с тактовой частотой 5,11 МГц модулирован специальным кодом и не рекомендуется к использованию без согласования с Министерством обороны Российской Федерации.

В настоящем документе рассматриваются структура и характеристики навигационного радиосигнала стандартной точности с тактовой частотой 0,511 МГц, передаваемого спутниками ГЛОНАСС в частотных поддиапазонах L1 и L2 (1).

Сигнал стандартной точности является доступным для всех потребителей, которые оснащены соответствующей НАП и в зоне видимости которых находятся спутники ГЛОНАСС.

В системе ГЛОНАСС не используется режим преднамеренного ухудшения характеристик навигационного сигнала стандартной точности.

Примечание (1): Предоставление потребителям кода стандартной точности в поддиапазоне L2 планируется реализовать на спутниках ГЛОНАСС-М

3.2 Структура навигационного радиосигнала

Навигационный радиосигнал, передаваемый каждым НКА системы ГЛОНАСС на собственной несущей частоте в поддиапазонах L1 и L2, является многокомпонентным фазоманипулированным сигналом. Фазовая манипуляция несущей осуществляется на p радиан с максимальной погрешностью не более ± 0,2 радиана.

Несущая частота поддиапазона L1 модулируется двоичной последовательностью, образованной суммированием по модулю два псевдослучайного (ПС) дальномерного кода, цифровой информации навигационного сообщения и вспомогательного колебания типа меандр.

Несущая частота поддиапазона L2 модулируется двоичной последовательностью, образованной суммированием по модулю два ПС дальномерного кода и вспомогательного колебания типа меандр.

Основой для формирования всех перечисленных компонентов сигнала является бортовой стандарт частоты.

3.2.1 Дальномерный код

Псевдослучайный дальномерный код представляет собой последовательность максимальной длины регистра сдвига (М-последовательность) с периодом 1 мс и скоростью передачи символов 511 кбит/с.

3.2.2 Цифровая информация

Цифровая информация навигационного сообщения подразделяется на оперативную и неоперативную информацию.

Оперативная информация относится к тому НКА, с борта которого передается данный навигационный радиосигнал. Неоперативная информация (альманах системы) относится ко всем НКА, входящим в состав ПКА.

Цифровая информация передается со скоростью 50 бит/с.

Состав и характеристики цифровой информации навигационного сообщения приведены в разделе 4.

3.3 Описание интерфейса

3.3.1 Характеристики навигационного радиосигнала

3.3.1.1 Частотный план

Номинальные значения несущих частот навигационных радиосигналов НКА ГЛОНАСС в частотных поддиапазонах L1 и L2 определяются следующими выражениями:

f K1 = f01 + КD f1,

f K2 = f02 + КD f2,

где К – номера несущих частот навигационных радиосигналов, излучаемых НКА в частотных поддиапазонах L1 и L2, соответственно;

f 01 = 1602 МГц; D f 1 = 562,5 кГц, для поддиапазона L1;

f 02 = 1246 Мгц; D f 2 = 437,5 кГц, для поддиапазона L2.

Распределение номинальных значений несущих частот fK1 и fK2 по номерам К приведено в таблице 3.1.

Распределение номеров К между НКА отображается в альманахе системы (неоперативная информация в навигационном сообщении - см. параграф 4.5).

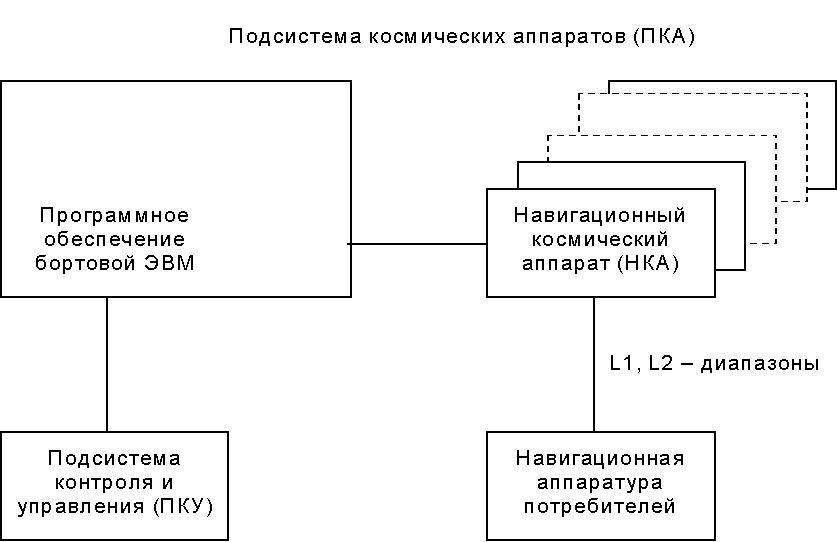

Рис. 3.1. Интерфейс НКА/НАП

Для каждого НКА рабочие частоты поддиапазонов L1 и L2 когерентны и формируются от общего стандарта частоты. Номинальное значение частоты этого стандарта, с точки зрения наблюдателя, находящегося на поверхности Земли, равно 5,0 МГц. Для компенсации релятивистских эффектов частота, формируемая бортовым стандартом частоты, с точки зрения наблюдателя, находящегося на НКА, смещена относительно 5,0 МГц на относительную величину D f/f = -4,36* 10-10 или D f = -2,18* 10 -3 Гц, то есть равна 4,99999999782 МГц (величины даны для номинального значения высоты орбиты НКА ГЛОНАСС, равного 19100 км). Отношение рабочих частот L1 и L2, излучаемых определенным НКА составляет:

fK2 / fK1 = 7/9

Фактические значения несущих частот радиосигналов каждого НКА ГЛОНАСС могут отличаться от номинальных значений fK на относительную величину, не превышающую ± 2* 10-11.

 Таблица 3.1 Распределение несущих частот поддиапазонов L1 и L2

частоты

Номинал частоты

в поддиапазоне L1,

МГц

частоты

Номинал частоты

в поддиапазоне L2,

МГц

13

1609,3125

13

1251,6875

12

1608,75

12

1251,25

11

1608,1875

11

1250,8125

10

1607,625

10

1250,375

09

1607,0625

09

1249,9375

08

1606,5

08

1249,5

07

1605,9375

07

1249,0625

06

1605,375

06

1248,625

05

1604,8125

05

1248,1875

04

1604,25

04

1247,75

03

1603,6875

03

1247,3125

02

1603,125

02

1246,875

01

1602,5625

01

1246,4375

00

1602,0

00

1246,0

-01

1601,4375

-01

1245,1250

-02

1600,8750

-02

1245,1250

-03

1600,3125

-03

1244,6875

-04

1599,7500

-04

1244,2500

-05

1599,9875

-05

1243,8125

-06

1598,6250

-06

1243,3750

-07

1598,0625

-07

1242,9375

Предусматривается поэтапное изменение частотного диапазона ГЛОНАСС:

1998 - 2005 г.г.

На этом этапе находящиеся в эксплуатации спутники ГЛОНАСС будут использовать без ограничений номера частот К = 0...12. Номера частот К = 0,13 будут использоваться как технологические.

Спутники ГЛОНАСС, запускаемые на орбиту в этот период, предполагается оснастить фильтрами, уменьшающими внеполосное излучение в диапазоне частот (1660...1670) МГц до уровня, приведенного в рекомендациях 769 МККР.

С 2005 г.

На этом этапе все, находящиеся в эксплуатации спутники ГЛОНАСС, будут использовать номера частот К = (-7...+6), причем номера K = +5 и K = +6 будут использоваться лишь как технологические в ограниченные периоды времени (например, при восполнении орбитальной подсистемы).

Спутники ГЛОНАСС, эксплуатируемые в этот период, предполагается оснастить фильтрами, уменьшающими внеполосное излучение в диапазонах частот:

( 1610,6 ... 1613,8) МГц;

( 1660,0 ... 1670,0) МГц,

до уровня, приведенного в рекомендациях 769 МККР.

3.3.1.2 Корреляционные потери

Корреляционные потери определяются разностью мощности, излучаемой передатчиком НКА в полосах

(1598,0625…1605,375) МГц ± 0,511 МГц,

(1242,9375…1248,625) МГц ± 0,511 МГц

и мощности, принятой идеальным корреляционным приемником в тех же полосах частот. Корреляционные потери имеют наибольшее значение в случае, когда принимаемый радиосигнал имеет несущую частоту, соответствующую номерам К = -7 или К = 12. В этом случае корреляционные потери определяются следующими составляющими:

    • неидеальность модулятора передатчика НКА...........................0,6 дБ;

    • искажение формы ПС сигнала в приемнике, не более..............0,2 дБ.

Для всех других литеров корреляционные потери, обусловленные искажением формы ПС сигнала, уменьшаются по мере удаления от краев полосы частот, занимаемой навигационными радиосигналами системы ГЛОНАСС.

3.3.1.3 Фазовые шумы несущей

Спектральная плотность фазовых шумов немодулированной несущей такова, что схема слежения, имеющая одностороннюю шумовую полосу 10 Гц, обеспечивает точность слежения за фазой несущей частоты не хуже 0,1 радиан (среднеквадратическое значение).

3.3.1.4 Внеполосное излучение

Мощность, излучаемая каждым НКА за пределами полосы частот, отведенной для навигационных радиосигналов системы ГЛОНАСС

(1598,0625…1605,375) Мгц ± 0,511 МГц,

(1242,9375…1248,625) МГц ± 0,511 МГц

(см. параграф 3.3.1.1), не превышает минус 40 дБ относительно мощности немодулированной несущей.

3.3.1.5 Внутрисистемные радиопомехи

Внутрисистемные радиопомехи определяются взаимокорреляционными свойствами используемого в составе навигационного радиосигнала дальномерного ПС кода с учетом частотного разделения сигналов. При приеме навигационного радиосигнала с литером частоты К = n, помехи, создаваемые радиосигналом с номером частоты K = n-1 или K = n+1, не превышают минус 48 дБ при условии одновременного нахождения этих сигналов в зоне видимости.

3.3.1.6 Мощность радиосигналов, принимаемых потребителем

Мощность радиосигнала на выходе приемной линейно поляризованной антенны потребителя с коэффициентом усиления +3 дБ и при угле места 5° составляет не менее минус 161 дБВт для частот поддиапазона L1 и минус 167 дБВт для частот поддиапазона L2.

Дополнительная информация о мощности радиосигналов, принимаемых потребителем, приведена в Приложении 1.

3.3.1.7 Групповая задержка навигационного радиосигнала в бортовой

аппаратуре НКА

Групповая задержка навигационного радиосигнала в бортовой аппаратуре данного НКА определяется как задержка между излучаемым радиосигналом (измеряется в фазовом центре передающей антенны НКА) и выходным сигналом бортового стандарта частоты. Групповая задержка навигационного радиосигнала в бортовой аппаратуре включает детерминированную и недетерминированную составляющие.

Детерминированная составляющая групповой задержки радиосигнала не важна потребителю, поскольку не влияет на определение системного времени. Максимальное значение недетерминированной составляющей групповой задержки навигационного радиосигнала в бортовой аппаратуре НКА не превышает 8 нс.

3.3.1.8 Когерентность передаваемых НКА сигналов

Все составляющие передаваемого данным НКА навигационного радиосигнала когерентно сформированы из частоты единого бортового стандарта.

3.3.1.9 Поляризация излучаемого навигационного радиосигнала

Излучаемый каждым НКА системы ГЛОНАСС навигационный радиосигнал в поддиапазонах L1 и L2 имеет правую круговую поляризацию. Коэффициент эллиптичности по полю в секторе углов излучения ± 19° относительно оси симметрии диаграммы направленности бортовой передающей антенны НКА

не хуже 0,7 в поддиапазоне L1;

не хуже 0,7 в поддиапазоне L2.

3.3.2 Характеристики модулирующей последовательности

Модулирующая последовательность, используемая для модуляции несущих частот поддиапазона L1 при формировании сигналов стандартной точности, образуется сложением по модулю два трех двоичных сигналов:

Модулирующая последовательность, используемая для модуляции несущих частот поддиапазона L2 при формировании сигналов стандартной точности, образуется сложением по модулю два двух двоичных сигналов:

  • псевдослучайного дальномерного кода, передаваемого со скоростью 511 кбит/с;

  • вспомогательного меандрового колебания, передаваемого со скоростью 100 бит/с.

Данные последовательности используется для модуляции несущих частот поддиапазонов L1 и L2 при формировании сигналов стандартной точности.

3.3.2.1 Формирование ПС дальномерного кода

ПС дальномерный код представляет собой ПС последовательность максимальной длины регистра сдвига с периодом повторения 1 мс и скоростью передачи символов 511 кбит/с.

ПС дальномерный код снимается с 7-го разряда 9-ти разрядного регистра сдвига. Код начального состояния регистра сдвига соответствует наличию "1" во всех разрядах регистра. Начальным символом в периоде ПС дальномерного кода является 1-ый символ в группе 111111100, повторяющийся через 1 мс. Образующий полином, соответствующий регистру сдвига, формирующему ПС дальномерный код, имеет следующий вид (см. рис. 3.2):

G(х) = 1 + х5 + х9

Упрощенная структурная схема формирования ПС дальномерного кода и синхроимпульсов для навигационного радиосигнала приведена на рис. 3.3.

3.3.2.2 Формирование навигационного сообщения

Информация навигационного сообщения, формируется в виде непрерывно следующих строк длительностью 2 с. В первой части каждой строки в течение 1,7 с передается информация навигационного сообщения. Во второй части каждой строки в течение 0,3 с передается двоичный код метки времени.

Двоичная последовательность информации навигационного сообщения образуется в результате сложения по модулю два двух двоичных последовательностей:

    • последовательности символов цифровой информации навигационного сообщения в относительном коде с длительностью символов 20 мс;

    • последовательности меандра с длительностью символов 10 мс.

Двоичный код метки времени представляет собой укороченную двоичную ПС (ПСПМВ) последовательность длиной 30 символов с длительностью символов 10 мс, которая описывается образующим полиномом

g(х) = 1 + х3 + х5

и имеет вид: 111110001101110101000010010110.




Рис. 3.2. Структура регистра сдвига, формирующего дальномерный код

Первый символ цифровой информации в каждой строке всегда "0". Он является "холостым" и дополняет укороченную ПСПМВ предыдущей строки до полной (не укороченной) ПС последовательности.

Упрощенная структурная схема формирования последовательности данных приведена на рис. 3.4.

В излучаемом навигационном радиосигнале границы двухсекундных строк, границы символов цифровой информации, границы символов меандра, границы символов ПСПМВ и границы символов ПСПД синхронизированы между собой; границы символов меандра и границы символов цифровой информации совпадают с передними фронтами начальных символов ПСПД. Задний фронт последнего символа ПСПМВ в излученном навигационном радиосигнале является меткой времени и соответствует моменту времени, отстоящему от начала суток на целое четное количество секунд в шкале времени спутника.

Временные соотношения между синхроимпульсами модулирующей двоичной последовательности информации навигационного сообщения и дальномерным кодом ПСПД приведены на рис. 3.5. Процесс формирования двоичной последовательности информации навигационного сообщения поясняет рис. 3.6. Содержание и формат навигационного сообщения приведены в разделе 4 настоящего документа.



Рис. 3.3. Упрощенная структурная схема формирования дальномерного кода ПСПД и синхроимпульсов для навигационного радиосигнала



Рис. 3.4. Упрощенная структурная схема формирования последовательности данных



Рис. 3.5. Временные соотношения между синхроимпульсами модулирующего

навигационного сигнала и дальномерным кодом ПСПД



Рис. 3.6. Формирование последовательности данных в процессоре спутника



3.3.3 Время системы ГЛОНАСС

Все НКА ГЛОНАСС оснащены цезиевыми стандартами частоты, суточная нестабильность которых составляет 5* 10-13. Tочность взаимной синхронизации бортовых шкал времени спутников составляет 20 нс ( среднеквадратическое значение).

Основой для формирования шкалы системного времени ГЛОНАСС является водородный стандарт частоты Центрального синхронизатора системы, суточная нестабильность которого составляет 5* 10-14 . Расхождение между шкалой системного времени ГЛОНАСС и шкалой Госэталона Координированного Всемирного Времени UTC(SU) не должна превышать 1 мс. Погрешность привязки шкалы системного времени ГЛОНАСС к шкале UTC(SU) не должна превышать 1 мкс.

Шкалы времени каждого НКА ГЛОНАСС периодически сверяются со шкалой времени ЦС. Поправки к шкале времени каждого НКА относительно шкалы времени ЦС (см. раздел 4) вычисляются в ПКУ ГЛОНАСС и дважды в сутки закладываются на борт каждого НКА.

Погрешность сверки шкалы времени НКА со шкалой времени ЦС не превышает 10 нс на момент проведения измерений.

Шкала системного времени ГЛОНАСС корректируется одновременно с плановой коррекцией на целое число секунд шкалы Координированного всемирного времени UTC. Коррекция шкалы UTC на величину ± 1с проводится Международным Бюро Времени (BIH/BIPM) по рекомендации Международной службы вращения Земли (IERS). Коррекция шкалы UTC производится, как правило, с периодичностью 1 раз в год (в полтора года) в конце одного из кварталов: в 00 часов 00 минут 00 секунд полночь с 31 декабря на 1 января (или с 31 марта на 1 апреля, с 30 июня на 1 июля, с 30 сентября на 1 октября) и осуществляется одновременно всеми пользователями, воспроизводящими или использующими шкалу UTC.

Предупреждение о моменте и величине коррекции UTC заблаговременно (не менее чем за три месяца) сообщается пользователям в соответствующих бюллетенях, извещениях и другими способами. Спутники ГЛОНАСС не содержат в навигационных сообщениях данных о коррекции UTC (1).

При коррекции UTC, в соответствии с рекомендациями BIH/BIMP, проводится одновременная коррекция системного времени ГЛОНАСС путем соответствующего изменения оцифровки последовательности секундных импульсов бортовых часов всех спутников ГЛОНАСС. При этом метка времени строки навигационного кадра ГЛОНАСС (передаваемая каждые 2 секунды) изменяет свое положение (на непрерывной шкале времени) для синхронизации с 2-секундной эпохой скорректированной шкалы UTC. Это изменение происходит в 00 часов 00 минут 00 секунд UTC(2)

Примечание (1): - В навигационном кадре спутника ГЛОНАСС-M предусмотрено заблаговременное уведомление потребителей о факте, величине и знаке секундной коррекции UTC (см. Раздел 4.5, параметр KP в альманахе системы).

Примечание (2): - Общие рекомендации по организации вычислений в НАП ГЛОНАСС в момент проведения плановой секундной коррекции UTC приведены в Приложении 2.

В результате периодического проведения плановой секундной коррекции, между системным временем ГЛОНАСС и UTC(SU) не существует сдвига на целое число секунд.

Однако, между системным временем ГЛОНАСС и UTC(SU) существует постоянный сдвиг на целое число часов, обусловленный особенностями функционирования ПКУ:

tГЛОНАСС = UTC(SU) + 03 час 00 мин

Для вычисления эфемерид НКА на момент измерений навигационных параметров используются следующие соотношения для определения времени в шкале UTC(SU):

tUTC(SU)+ 03 час 00 мин = t + t c + t n ( tb) - g n (tb) (t - tb),

где t - время излучения сигнала по бортовой шкале времени (параметры t c, t n, g n, и tb определены в разделах 4.4 и 4.5).

3.3.4 Система координат

Передаваемые каждым НКА системы ГЛОНАСС в составе оперативной информации эфемериды описывают положение фазового центра передающей антенны данного НКА в связанной с Землей геоцентрической системе координат ПЗ-90, определяемой следующим образом:

НАЧАЛО КООРДИНАТ расположено в центре масс Земли;

ОСЬ Z направлена на Условный полюс Земли, как определено в рекомендации Международной службы вращения Земли (IERS);

ОСЬ X направлена в точку пересечения плоскости экватора и нулевого меридиана, определенного Международным бюро времени (BIH);

ОСЬ Y дополняет геоцентрическую прямоугольную систему координат до правой.

Геодезические координаты точки в системе координат ПЗ-90 относятся к эллипсоиду, значения большой полуоси и полярного сжатия которого даны в таблице 3.2.

Геодезическая широта В точки М определяется как угол между нормалью к поверхности эллипсоида и плоскостью экватора.

Геодезическая долгота L точки М определяется как угол между плоскостью нулевого меридиана и плоскостью меридиана, проходящего через точку М. Положительное направление счета долгот - от нулевого меридиана к востоку.

Геодезическая высота H определяется как расстояние по нормали от поверхности эллипсоида до точки М.

Фундаментальные геодезические константы и основные параметры общеземного эллипсоида, принятые в системе координат ПЗ-90 приведены в таблице 3.2.

Таблица 3.2 Геодезические константы и параметры общеземного эллипсоида ПЗ 90

Угловая скорость вращения Земли

7,292115x10-5 радиан/с

Геоцентрическая константа гравитационного поля Земли с учетом атмосферы

398 600,44x109 м32

Геоцентрическая константа гравитационного поля атмосферы Земли (fMa)

0.35x109 м32

Скорость света

299 792 458 м/с

Большая полуось эллипсоида

6 378 136 м

Коэффициент сжатия эллипсоида

1/298,257 839 303

Гравитационное ускорение на экваторе Земли

978 032,8 мгал

Поправка к гравитационному ускорению на уровне моря, обусловленная влиянием атмосферы Земли

-0,9 мгал

Вторая зональная гармоника геопотенциала

( J20 )

1082625,7x10-9

Четвертая зональная гармоника геопотенциала

( J40 )

(- 2370,9x10-9)

Нормальный потенциал на поверхности общеземного эллипсоида (U0)



62 636 861,074 м2/s2

4. СТРУКТУРА НАВИГАЦИОННОГО СООБЩЕНИЯ

В настоящем разделе описывается смысловое содержание и формат навигационного сообщения, передаваемого НКА ГЛОНАСС в навигационном радиосигнале.

4.1 Назначение навигационного сообщения

Передаваемое НКА ГЛОНАСС в навигационных радиосигналах навигационное сообщение предназначено для проведения потребителями навигационных определений, привязки к точному времени и для планирования сеансов навигации.

4.2 Содержание навигационного сообщения

По своему содержанию навигационное сообщение подразделяется на оперативную и неоперативную информацию.

Оперативная информация относится к тому НКА, с борта которого передается данный навигационный радиосигнал и содержит:

    • оцифровку меток времени НКА;

    • сдвиг шкалы времени НКА относительно шкалы времени системы ГЛОНАСС;

    • относительное отличие несущей частоты излучаемого навигационного радиосигнала от номинального значения;

    • эфемериды НКА.

Неоперативная информация содержит альманах системы, включающий в себя:

    • данные о состоянии всех НКА системы (альманах состояния);

    • сдвиг шкалы времени каждого НКА относительно шкалы времени системы ГЛОНАСС (альманах фаз);

    • параметры орбит всех НКА системы (альманах орбит);

    • сдвиг шкалы времени системы ГЛОНАСС относительно UTC(SU).

4.3 Структура навигационного сообщения

Навигационное сообщение передается в виде потока цифровой информации, закодированной по коду Хемминга и преобразованной в относительный код. Структурно поток ЦИ формируется в виде непрерывно повторяющихся суперкадров. Суперкадр состоит из нескольких кадров, кадр состоит из нескольких строк ЦИ.

Границы строк, кадров и суперкадров различных НКА синхронны с погрешностью не более 2 мс.

4.3.1 Структура суперкадра

Суперкадр имеет длительность 2,5 мин и состоит из 5 кадров длительностью 30 с. Каждый кадр состоит из 15 строк длительностью 2 с.

В пределах каждого суперкадра передается полный объем неоперативной информации (альманах) для всех 24 НКА системы ГЛОНАСС.

На рис. 4.1. приведена структура суперкадра с указанием номеров кадров в суперкадре и номеров строк в кадрах.

Рис. 4.1. Структура суперкадра навигационного сообщения ГЛОНАСС



4.3.2 Структура кадра

Навигационный кадр является частью суперкадра. Каждый навигационный кадр имеет длительность 30 с и состоит из пятнадцати строк длительностью 2 с каждая.

В пределах каждого кадра передается полный объем оперативной ЦИ для данного НКА и часть неоперативной ЦИ.

На рис. 4.2 показана структура кадра в суперкадре.

Навигационные кадры с первого по четвертый идентичны. Заштрихованные области на рисунке, изображающем навигационный кадр, представляют собой резерв, предусмотренный на случай изменений и дополнений в структуре навигационного сообщения.

В каждом кадре суперкадра информация, содержащаяся в строках с первой по четвертую, относится к тому спутнику, с которого она поступает (оперативная информация). Эта информация в пределах суперкадра не меняется.

Строки с шестой по пятнадцатую каждого кадра заняты неоперативной информацией (альманах) для 24-х спутников системы: по пяти спутникам в кадрах с первого по четвертый и по четырем спутникам в пятом кадре. Неоперативная информация (альманах) для одного спутника занимает две строки. Информация пятой строки в кадре относится к неоперативной информации и повторяется в каждом кадре суперкадра.

Альманах системы ГЛОНАСС, передаваемый в пределах суперкадра, распределяется по навигационным кадрам как показано в таблице 4.1.

Таблица 4.1 Распределение альманаха системы ГЛОНАСС по кадрам суперкадра

Номер кадра в суперкадре

Номера НКА, для которых в данном кадре передается альманах

1

1 – 5

2

6 – 10

3

11 – 15

4

16 – 20

5

21 - 24

Рис. 4.2.а. Структура навигационных кадров с 1-го по 4-й кадр суперкадра



Рис. 4.2.б. Структура навигационных кадров, 5-й кадр суперкадра



4.3.3 Структура информационной строки в кадре

Информационная строка является структурным элементом навигационного кадра. Структура информационной строки показана на рис. 4.3. Каждая строка содержит двоичные символы ЦИ и метку времени. Длительность строки ЦИ равна 2 с, и из них 0,3 с в конце строки занимает МВ в виде укороченной ПС последовательности ПСПМВ, состоящей из 30-ти символов длительностью 10 мс (см. параграф 3.3.2.2.). Остальную часть строки (1,7 с) занимает собственно ЦИ с символьной частотой 50 Гц, сложенная по модулю два с меандром двойной символьной частоты 100 Гц (бидвоичный код). Таким образом, каждая строка содержит 85 двоичных символов ЦИ. Нумерация позиций символов в строке осуществляется справа налево. Наряду с информационными символами (позиции 84-9) в каждой строке ЦИ передаются 8 проверочных символов (позиции 1-8) кода Хемминга (КХ), позволяющие производить проверку достоверности символов ЦИ в строке. Код Хемминга имеет кодовое расстояние равное четырем. Разделение строк ЦИ осуществляется с помощью меток времени (МВ). Слова ЦИ записываются старшими разрядами слева. Передача ЦИ осуществляется старшими разрядами вперед. В каждой строке последний символ (85-я позиция) является "холостым", он необходим для реализации последовательного относительного кода при передаче ЦИ по радиолинии. В качестве "холостого" символа принят "0".

Рис. 4.3. Структура информационной строки



4.4 Оперативная информация навигационного сообщения и эфемериды НКА

Количество разрядов, цена младшего разряда, диапазон значений и единицы измерения параметров эфемерид приведены в таблице 4.3. В словах, числовые значения которых могут принимать положительные и отрицательные значения, старший разряд является знаковым, символ "0" соответствует знаку "плюс", а символ "1" - знаку "минус".

Параметры эфемерид НКА периодически определяются подсистемой контроля и управления и закладываются на все спутники системы.

Среднеквадратические значения погрешностей определения местоположения и скорости спутников в орбитальной системе координат при суточном прогнозе приведены в таблице 4.2.

Таблица 4.2 Погрешности определения координат и скорости НКА

Составляющая

погрешности

СКО погрешности определения

местоположения (м)

скорости (см/с)

Вдоль орбиты

20

0,05

По орбиты

10

0,1

По радиус-вектору

5

0,3

Среднеквадратическое значение погрешности взаимной синхронизации шкал времени спутников составляет 20 нс.

Разрядность, единицы измерения и диапазон значений слов оперативной информации навигационного сообщения представлены в таблице 4.5.

Ниже приводятся буквенные обозначения слов оперативной информации, и поясняется их смысловое содержание.

Слово m - номер строки в навигационном кадре;

Слово tК - время начала кадра внутри текущих суток, исчисляемое в шкале бортового времени. В 5 старших разрядах записывается количество целых часов, прошедших с начала текущих суток. В 6 средних разрядах записывается количество целых минут, а в младшем разряде - количество 30-секундных интервалов, прошедших с начала текущей минуты.

Начало суток по бортовому времени спутника совпадает с началом очередного суперкадра;

Слово Вn – признак недостоверности кадра n-го НКА. Аппаратурой потребителя анализируется только старший разряд этого слова, "1" в котором обозначает факт непригодности данного спутника для проведения сеансов измерений. Второй и третий разряды этого слова аппаратурой потребителя не анализируются;

Слово tb – порядковый номер временного интервала внутри текущих суток по шкале системного времени ГЛОНАСС, к середине которого относится передаваемая в кадре оперативная информация. Длительность данного временного интервала и, следовательно, максимальное значение слова tb определяются значением слова P1;

Слово P – признак режима работы НКА по ЧВИ (1).. При P = 1 ЧВИ рассчитывается на борту НКА; при P = 0 ЧВИ рассчитывается НКУ и закладывается на борт НКА.

Слово Р1 - признак смены оперативной информации; признак сообщает величину интервала времени между значениями tb (мин) в данном и предыдущем кадрах, как показано в таблице 4.3;

Таблица 4.3 Значения слова Р1

Значение слова Р1

Величина интервала времени между значениями слова tb, мин

00

0

01

30

10

45

11

60

Слово Р2 - признак нечетности ("1") или четности ("0") числового значения слова tb (для интервалов 30 или 60 минут);

Слово Р3 - признак, состояние "1" которого означает, что в данном кадре передается альманах для 5-ти спутников системы, а состояние "0" означает, что в данном кадре передается альманах для 4-х спутников;

Слово Р4 – признак, смена состояния "1" или "0" которого означает, что в данном кадре передается обновленная эфемеридная или частотно-временная информация (1);

Слово NT – текущая дата, календарный номер суток внутри четырехлетнего интервала, начиная с високосного года (1);

Слово n – номер НКА, излучающего данный навигационный сигнал (1) и соответствующий его рабочей точке;

Слово FT – фактор точности измерений, характеризующий в виде эквивалентной ошибки ошибку набора данных, излучаемых в навигационном сообщении на момент времени tb, как показано в таблице 4.4(1);

Слово D t n – смещение излучаемого навигационного радиосигнала поддиапазона L2 относительно навигационного радиосигнала поддиапазона L1 для n-го НКА.

D t n = tf2 – tf1,

где tf1, tf2 – аппаратурные задержки в соответствующих поддиапазонах, выраженные в единицах времени;

Слово М – модификация НКА, излучающего данный навигационный сигнал. Значение "00" означает НКА ГЛОНАСС, "01" – НКА ГЛОНАСС-М (1);

Таблица 4.4 Значения слова FT

Значения слова FT

Точность измерений s , м

0

1

1

2

2

2,5

3

4

4

5

5

7

6

10

7

12

8

14

9

16

10

32

11

64

12

128

13

256

14

512

15

не используется



Слово g n (tb) - относительное отклонение прогнозируемого значения несущей частоты излучаемого навигационного радиосигнала n-го спутника от номинального значения на момент времени tb

f n(tb) - fнn

g n(tb ) = ѕ ѕ ѕ ѕ ѕ ѕ ,

fнn

где f n(tb) - прогнозируемое значение несущей частоты излучаемого навигационного радиосигнала n-го спутника с учетом гравитационного и релятивистского эффектов на момент времени tb;

fнn - номинальное значение несущей частоты навигационного радиосигнала n-го спутника.

Слово t n(tb) - сдвиг шкалы времени n-го спутника tn относительно шкалы времени системы ГЛОНАСС tc, равный смещению по фазе ПСПД излучаемого навигационного радиосигнала n-го спутника относительно системного опорного сигнала на момент времени tb, выраженный в единицах времени

t n (t b) = tc (tb ) - tn (tb );

Слово ln - признак недостоверности кадра n-го НКА; ln = 1 означает факт непригодности данного спутника для навигации.

Таблица 4.5 Разрядность, единицы измерения и диапазон значений слов оперативной информации навигационного сообщения

Слово*

Число

разрядов

Цена

младшего

разряда

Диапазон

значений

Единица измерения

m

4

1

0...15

безразмерная



5

1

0...23

час

tk

6

1

0...59

мин



1

30

0;30

с

tb

7

15

15...1425

мин

M (1)

2

1

0;1

безразмерная

g n(tb) (2)

11

2-40

± 2-30

безразмерная

t n(tb) (2)

22

2-30

± 2-9

с

x n(tb), y n(tb), z n(tb) (2)

27

2-11

± 2,7* 104

км

. . .

x n(tb), y n(tb), z n(tb) (2)

24

2-20

± 4,3

км/с

.. .. ..

x n(tb), y n(tb), z n(tb) (2)

5

2-30

± 6,2* 10-9

км/с2

Bn

3

1

0…7

безразмерная

P (1)

1

1

0;1

безразмерная

NT (1)

11

1

0…2048

сутки

FT (1)

4

(см. Табл. 4.4)

n (1)

5

1

0…31

безразмерная

D t n (2)

5

2-30

± 13,97* 10-9

с

En

5

1

0...31

сутки

P1

2

(см. Табл. 4.3)

P2

1

1

0;1

безразмерная

P3

1

1

0;1

безразмерная

P4 (1)

1

1

0;1

безразмерная

ln (1)

1

1

0;1

безразмерная

Примечание (1): - Данные слова планируется ввести в навигационное сообщение спутника ГЛОНАСС-М.

Примечание (2): - В словах, числовые значения которых могут быть положительными и отрицательными, старший разряд является знаковым. При этом символ “0” соответствует знаку “+”, а символ “1” - знаку ”- ”.

Размещение слов оперативной информации навигационного сообщения в кадре представлено в таблице 4.6.

Таблица 4.6 Размещение слов оперативной информации навигационного сообщения в кадре

Слово

Количество

разрядов

Номер строки в

кадре

Номера разрядов

в строке

m

4

1...15

81 - 84

tk

12

1

65 - 76

tb

7

2

70 - 76

M

2

4

9 - 10

g n(tb)

11

3

69 - 79

t n(tb)

22

4

59 - 80

x n(tb)

27

1

9 - 35

y n(tb)

27

2

9 - 35

z n(tb)

27

3

9 - 35

.

x n(tb)

24

1

41 - 64

.

y n(tb)

24

2

41 - 64

.

z n(tb)

24

3

41 - 64

..

x n(tb)

5

1

36 – 40

..

y n(tb)

5

2

36 – 40

..

z n(tb)

5

3

36 - 40

P

1

3

66

NT

11

4

16 – 26

n

5

4

11 – 15

FT

4

4

30 – 33

En

5

4

49 – 53

Bn

3

2

78 – 80

P1

2

1

77 – 78

P2

1

2

77

P3

1

3

80

P4

1

4

34

D t n

5

4

54,58

ln

1

3,5,7,9,11,13,15

65 (3-я строка), 9 (5,7,9,11,13,15 строки)

Слова xn (tb ), yn (tb ), zn (tb ) - координаты n-го НКА в системе координат ПЗ-90 на момент времени t b;

Слова xn (tb ), yn (tb ), zn (tb ) - составляющие вектора скорости n-го НКА в системе координат ПЗ-90 на момент времени tb;

Слова xn (tb ), yn (tb ), zn (tb ) - составляющие ускорения n-го НКА в системе координат ПЗ-90 на момент времени tb, обусловленные действием Луны и Солнца;

Слово Еn - характеризует "возраст" оперативной информации, то есть интервал времени, прошедший от момента расчета (закладки) оперативной информации до момента времени tb для n-го спутника. Слово Еn формируется на борту НКА.

4.5 Неоперативная информация навигационного сообщения, альманах системы ГЛОНАСС

Неоперативная информация (альманах) включает в себя:

    • данные о шкале времени системы;

    • данные о шкале времени каждого спутника;

    • данные об элементах орбит и техническом состоянии всех спутников системы.

Разрядность, единицы измерения и диапазон значений слов неоперативной информации навигационного сообщения представлены в таблице 4.9.

Ниже приводятся принятые буквенные обозначения параметров альманаха, и поясняется их смысловое содержание.

Слово t c - поправка к шкале времени системы ГЛОНАСС относительно UTC(SU). Поправка t c дана на начало суток с номером NA;

Слово N4 –номер четырехлетнего периода, первый год нулевого четырехлетия соответствует 1996 году.(1)

Слово t GPS – поправка на расхождение системных шкал времени GPS(TGPS) и ГЛОНАСС (ТГЛ) в соответствии со следующим выражением:

TGPS – TГЛ = D T + tGPS ,

где D T - целая часть, а tGPS - дробная часть расхождения шкал времени, выраженного в секундах. Целая часть расхождения D T определяется потребителем из навигационного сообщения системы GPS (1);

Слово NA - календарный номер суток внутри четырехлетнего периода, начиная с високосного года, к которым относятся поправка t c и данные альманаха системы (альманах орбит и альманах фаз);

Слово nA - условный номер спутника в системе, который соответствует номеру занимаемой спутником рабочей точки;

Слово НnA - номер несущей частоты навигационного радиосигнала, излучаемого спутником с номером nA;

Слово l nA - долгота в системе координат ПЗ-90 первого внутри суток с номером NA восходящего узла орбиты спутника с номером nA;

Слово tl nA - время прохождения первого внутри суток с номером NA восходящего узла орбиты спутника с номером n A;

Слово D inA - поправка к среднему значению наклонения орбиты для спутника с номером nA на момент tl nA (среднее значение наклонения орбиты принято равным 63° );

Слово D ТnA - поправка к среднему значению драконического периода обращения спутника с номером nA на момент времени tl nA (среднее значение драконического периода обращения спутника принято равным 43200 с);

Слово D ТnA - скорость изменения драконического периода обращения спутника с номером nA;

Слово e nA - эксцентриситет орбиты спутника с номером nA на момент времени tl nA;

Слово w nA - аргумент перигея орбиты спутника с номером nA на момент времени tl nA;

Слово MnA – признак модификации n-го НКА (1); "00" – ГЛОНАСС,

"01" - ГЛОНАСС-М;

Слово B1 – коэффициент для определения D UT1, равный величине расхождения всемирного и координированного времени на начало текущих суток (1);

Слово B2 – коэффициент для определения D UT1, равный величине суточного изменения расхождения D UT1 (1);

Слово KP – признак ожидаемой секундной коррекции шкалы UTC на величину ± 1 с, как показано в таблице 4.7 (1).

Таблица 4.7 Значения слова KP

KP

Информация о секундной коррекции UTC

00

В конце текущего квартала коррекции UTC не будет

01

В конце текущего квартала будет коррекция на плюс 1 с.

11

В конце текущего квартала будет коррекция на минус 1 с.

Признак KP помещается в навигационный кадр не позднее, чем за 8 недель до проведения коррекции. Однако, решение о предстоящей коррекции может быть принято раньше, чем за 8 недель. Поэтому с начала квартала (первые 5 недель) передается один из перечисленных признаков, если решение уже принято, или код 10, если решение о коррекции шкалы UTC не принято.

Слово t nA - грубое значение сдвига шкалы времени спутника с номером nA относительно шкалы времени системы на момент времени tl nA, равное смещению ПСПД излучаемого навигационного радиосигнала относительно номинального положения, выраженному в единицах времени;

Слово СnA - обобщенный признак состояния спутника с номером nA на момент закладки неоперативной информации (альманаха орбит и фаз). Значение признака Сn = 0 указывает на непригодность спутника для использования в сеансах навигационных определений, а значение признака Сn = 1 - на пригодность спутника.

Точность передаваемых в составе альманаха параметров такова, что позволяет потребителю производить определение дальности и радиальной скорости спутника с среднеквадратическими значениями погрешностей, зависящими от времени, прошедшего с момента передачи альманаха ("возраста" данных), как показано в таблице 4.8.

Таблица 4.8 Зависимость погрешности навигационных определений от "возраста" данных альманаха

"Возраст" данных альманаха

СКО погрешности определения

дальности (км)

радиальной скорости (м/с)

1 сутки

0,83

0,33

10 суток

2,0

0,7

20 суток

3,3

4,2

Таблица 4.9 Разрядность, единицы измерения и диапазон значений слов альманаха системы

Слово*

Число разрядов

Цена

Младшего

Разряда

Диапазон

значений

Единица

измерения

t c (1) (2) (3)

28

2-27

± 1

с

t GPS (1) (2)

22

2-30

± 1,9* 10-3

с

N4 (1)

5

1

0-31

4-х летний интервал

NA

11

1

1...1461

сутки

nA

5

1

1...24

безразмерная

HnA (3)

5

1

1...31

безразмерная

l nA (2)

21

2-20

± 1

полуцикл

tl nA

21

2-5

0...44100

с

D inA (2)

18

2-20

± 0,067

полуцикл

D TnA (2)

22

2-9

± 3,6* 103

с/виток

.

D TnA (2)

7

2-14

± 2-8

с/виток2

e nA

15

2-20

0...0,03

безразмерная

w nA (2)

16

2-15

± 1

полуцикл

MnA (1)

2

1

0,1

безразмерная

B1 (1) (2)

11

2-10

± 0,9

с

B2 (1) (2)

10

2-16

(-4,5…3,5)* 10-3

с/ССС.

KP (1)

2

1

0,1

безразмерная

t n A (4)

10

2-18

± 1,9* 10-3

с

Сn A

1

1

0...1

безразмерная

Примечание (1): - Данные слова планируется ввести в навигационное сообщение спутника ГЛОНАСС-М.

Примечание (2): - В словах, числовые значения которых могут быть положительными и отрицательными, старший разряд является знаковым. При этом символ “0” соответствует знаку “+”, а символ “1” - знаку ”- ”.

Примечание (3): - Отрицательные значения номера несущей частоты в кадре обозначаются в соответствии с таблицей 4.10

Примечание (4): - Предполагается увеличить цену младшего разряда слова tс до 2-31 с ( то есть до 0.46 нс) за счет увеличения в навигационном сообщении спутника ГЛОНАСС-М разрядности tс с 28 до 32 разрядов. Слово будет расположено в 5-ой, 20-ой, 35-ой, 50-ой и 65-ой строках суперкадра с 38-го по 69 разряд.

Таблица 4.10 Обозначение отрицательных значений номера несущей частоты в кадре навигационного сообщения

Номер несущей частоты

Значение слова HnA

-01

31

-02

30

-03

29

-04

28

-05

27

-06

26

-07

25

Размещение слов альманаха системы в кадре навигационного сообщения представлено в таблице 4.11.

Таблица 4.11 Размещение слов альманаха системы в кадре навигационного сообщения

Слово*

Число

разрядов

Номера строк (1)

в кадре

Номера разрядов в строках

t c

32

5

38 – 69 (с учетом Примечания 4 к Таблице 4.9)

N4

5

5

32 – 36

t GPS

22

5

10 - 31

NA

11

5

70 - 80

nA

5

6, 8, 10, 12, 14

73 - 77

HnA

5

7, 9, 11, 13, 15

10 - 14

l nA

21

6, 8, 10, 12, 14

42 - 62

tl nA

21

7, 9, 11, 13, 15

44 - 64

D inA

18

6, 8, 10, 12, 14

24 - 41

D TnA

22

7, 9, 11, 13, 15

22 - 43

.

D TnA

7

7, 9, 11, 13, 15

15 - 21

e nA

15

6, 8, 10, 12, 14

9 – 23

w nA

16

7, 9, 11, 13, 15

65 – 80

MnA

2

6,8,10,12,14

78-79

B1

11

74

70-80

B2

10

74

60-69

KP

2

74

58-59

t nA

10

6, 8, 10, 12, 14

63 – 72

Cn A

1

6, 8, 10, 12, 14

80

Примечание (1): - Даны номера строк первых четырёх кадров суперкадра; в пятом кадре строки 14 и 15 не содержат параметров альманаха.

4.6 Резервные разряды в суперкадре

Резервные разряды в суперкадре предусмотрены на случай введения в навигационное сообщение дополнительной информации. Размещение резервных разрядов в суперкадре с указанием номера строки (используется единая нумерация строк в пределах суперкадра без разбиения на кадры) и номеров разрядов в строке приведены в таблице 4.12.

Таблица 4.12 Размещение резервных разрядов в суперкадре

Номера строк в суперкадре

Расположение разрядов в строке

Количество разрядов

1, 16, 31, 46, 61

79, 80

2

2, 17, 32, 47, 62

65 – 69

5

3, 18, 33, 48, 63

67 – 68

2

4, 19, 34, 49, 64

27,28,29, 35 – 48

17

5, 20, 35, 50, 65

37

1

74

9 – 57

49

75

10 – 80

71

Примечание: - Расположение резервных разрядов в суперкадре дано с учетом примечаний 1 и 4 к таблицам 4.5 и 4.10

4.7 Алгоритм проверки достоверности информации в строке

Проверка строк кадра, содержащих цифровую информацию, заключается в исправлении одиночных ошибок (неверен один разряд строки) и обнаружении двойных (и большего четного числа) ошибок. Каждая строка ЦИ представляет собой 85-разрядный код, причем старшие 77 разрядов содержат информационные символы (b85, b84,..., b10, b9); а младшие 8 разрядов - проверочные символы ( b 8 , b 7,..., b 2 , b 1).

Для исправления однократных ошибок в 85-разрядных кодовых строках формируются контрольные суммы С1, С2,...,С7, а для обнаружения двукратных (и большего четного числа) ошибок формируется контрольная сумма СS . Правила формирования контрольных сумм С1,...,С7 и СS при проверке достоверности информации в строке приведены в таблице 4.13.

Устанавливаются следующие правила исправления одиночных и обнаружения кратных искажений символов информации:

а) строка считается неискаженной, если все контрольные суммы С1,...,С7 и сумма СS равны нулю, либо лишь одна из контрольных сумм С1,...,С7 равна единице и при этом СS = 1;

б) если две или более контрольных сумм С1,...,С 7 равны единице и СS = 1, то символ biкор исправляется на противоположный символ в разряде с порядковым номером icor = С7 С6 С5 С4 С3 С2 С1 + 8 - К, при условии, что iкор Ј 85, где

С7 С6 С5 С4 С3 С2 С1 - двоичное число, сформированное из контрольных сумм

С1 ,...,С7 (все двоичные числа записаны младшими разрядами вправо);

К - номер старшей из отличных от нуля контрольных сумм.

Если по формуле для iкор получается iкор > 85, то фиксируется факт наличия нечетного числа кратных ошибок и фраза не исправляется, а бракуется (стирается);

в) если хотя бы одна из контрольных сумм С 1 ,...,С7 равна единице, а С S = 0, либо все суммы С1,...,С7 равны нулю, но СS = 1, то фиксируется факт наличия кратных ошибок и фраза бракуется .

Таблица 4.13 Формирование контрольных сумм при проверке достоверности информации в строке (пример алгоритма)

b 1, b 2,…,b 8 - проверочные символы кода Хэмминга (1-8);

b77,b76,…,b2, b1 - информационные символы (9-85);

С1, С2,…,С7, Се - контрольные суммы;

С1 = b 1 Е [ е i bi]mod 2

i = 9, 10, 12, 13, 15, 17, 19, 20, 22, 24, 26, 28, 30, 32, 34, 35, 37, 39, 41, 43,

45, 47, 49, 51, 53, 55, 57, 59, 61, 63, 65, 66, 68, 70, 72, 74, 76, 78, 80, 82, 84.

С2 = b 2 Е [ е j bj]mod 2

j = 9, 11, 12, 14, 15, 18, 19, 21, 22, 25, 26, 29, 30, 33, 34, 36, 37, 40, 41, 44,

45, 48, 49, 52, 53, 56, 57, 60, 61, 64, 65, 67, 68, 71, 72, 75, 76, 79, 80, 83, 84.

С3 = b 3 Е [е k b k ] mod 2

k = 10-12, 16-19, 23-26, 31-34, 38-41, 46-49, 54-57, 62-65, 69-72, 77-80, 85.

С4 = b 4 Е [е l bl]mod 2

l = 13-19, 27-34, 42-49, 58-65, 73-80.

С5 = b 5 Е [е m b m ] mod 2

m = 20-34, 50-65, 81-85.

65 85

С6 = b 6 Е [е bn]mod 2 C7 = b 7 Е [е bp]mod 2

n=35 p=66

8 85

Cе = [е b q ] mod 2 Е [е bq]mod 2

q=1 q=9

5. ПОДСИСТЕМА КОСМИЧЕСКИХ АППАРАТОВ СИСТЕМЫ ГЛОНАСС

В настоящем разделе описывается структура ПКА системы ГЛОНАСС, и определяются параметры орбит НКА.

5.1 Структура ПКА системы ГЛОНАСС

Полностью развернутая ПКА системы ГЛОНАСС состоит из 24-х НКА.

НКА ГЛОНАСС размещаются в трех орбитальных плоскостях по восемь спутников в каждой плоскости. Долготы восходящих узлов орбитальных плоскостей различаются на 120° . Орбитальным плоскостям присвоены номера 1, 2, и 3. Возрастание порядкового номера орбитальной плоскости производится в направлении вращения Земли. Навигационным спутникам из первой орбитальной плоскости присвоены системные номера от 1 до 8, из второй орбитальной плоскости - от 9 до 16, а из третьей орбитальной плоскости - от 17 до 24. Системные номера НКА в орбитальных плоскостях возрастают в направлении против движения НКА.

5.2 Орбитальные параметры

Номинальные значения абсолютных долгот восходящих узлов идеальных орбитальных плоскостей, зафиксированных на 0ч00м00с 1 января 1983 года, равны:

251° 15 ‘ 00 “+ 120 ° (i - 1),

где i - номер орбитальной плоскости ( i = 1, 2, 3).

Номинальное расстояние между соседними НКА в плоскости по аргументу широты составляет 45° .

Средняя скорость прецессии орбитальных плоскостей составляет

минус 0,59251* 10 -3 рад/сут.

Идеальные значения аргументов широты НКА с системными номерами j = N + 8 и j = N + 16 отличаются от аргументов широты НКА с системными номерами j = N и j = N + 8 соответственно на плюс 15° , где N = 1,...,8 и составляют на 0ч00м00с 1 января 1983 года:

145° 26‘ 37” + 15° (27 - 3j + 25j*),

где: j - системный номер НКА (j = 1, 2,..., 24);

м j - 1 ь j - 1

j* = E н ѕ ѕ э - целая часть числа ѕ ѕ ѕ .

о 8 ю 8

Интервал повторяемости трасс движения НКА и зон радиовидимости НКА наземными средствами составляет 17 витков (7 суток 23 часа 27 минут 28 секунд).

Номинальные параметры орбит НКА ГЛОНАСС:

    • драконический период обращения НКА - 11 час 15 мин 44 с;

    • высота орбиты - 19100 км;

    • наклонение орбиты - 64,8° ;

    • эксцентриситет орбиты - 0.

Максимальные уходы НКА ГЛОНАСС относительно идеального положения на орбите не превышают ± 5° на интервале 5 лет.

5.3 Контроль целостности радионавигационного поля ГЛОНАСС

Контроль целостности навигационного поля ГЛОНАСС заключается в контроле качества излучаемых спутниками системы навигационных радиосигналов и качества передаваемой ими навигационной цифровой информации. В системе ГЛОНАСС контроль целостности навигационного поля осуществляется следующими двумя способами.

Во-первых, на спутниках ГЛОНАСС осуществляется непрерывный автономный контроль функционирования основных бортовых систем. В случае обнаружения нарушений нормального функционирования этих систем, влияющих на качество излучаемого спутником навигационного радиосигнала и достоверность передаваемого навигационного сообщения, на спутнике формируется признак его неисправности, который передается потребителю системы в составе оперативной информации навигационного сообщения. Дискретность передачи соответствующего признака в навигационных сообщениях НКА ГЛОНАСС составляет 30 с. Максимальная задержка от момента обнаружения неисправности до момента передачи соответствующего признака не превышает 1 мин.

Примечание: - В НКА ГЛОНАСС-М предусматривается уменьшение данной задержки до десяти секунд за счет введения признака ln , передаваемого в навигационном кадре с дискретностью не более 4 с.

Во-вторых, качество навигационного поля ГЛОНАСС, т.е. исправность всех НКА системы, качество излучаемых ими навигационных радиосигналов и достоверность передаваемой ими информации контролируются аппаратурой контроля навигационного поля (АКНП), входящей в ПКУ. Формируемый этой аппаратурой признак неисправности появляется в неоперативной информации навигационных сообщений (альманахах системы) всех спутников не позднее, чем через 16 часов после появления неисправности. Дискретность передачи данного признака в навигационных сообщениях НКА ГЛОНАСС составляет 2,5 мин.

В соответствии с двумя принятыми в системе ГЛОНАСС (ГЛОНАСС-М) способами контроля навигационного поля, в навигационных сообщениях каждого НКА системы передаются два типа признаков исправности (неисправности):

    • признак Вn (ln) - нулевое значение которого обозначает пригодность данного спутника для проведения навигационных определений потребителей системы;

    • признаки Сn - совокупность (n = 1,...,24) обобщенных признаков состояния всех спутников системы на момент закладки неоперативной информации (альманаха орбит и фаз); значение признака Сn = 0 указывает на непригодность спутника ГЛОНАСС, имеющего системный номер nA, для использования в сеансах навигационных определений, а значение признака Сn = 1 - на пригодность этого спутника.

Признак первого типа передается каждым НКА ГЛОНАСС в составе его оперативной (эфемеридной) информации, а признаки второго типа - в составе неоперативной информации (альманах системы).

Время, необходимое для формирования и доставки потребителям признаков Вn (до 1 мин) значительно меньше, чем аналогичное время для признаков Сn (до 16 часов), но формирование признаков Сn основано на существенно более глубоком анализе качества навигационного поля системы ГЛОНАСС. В связи с этим, потребители системы ГЛОНАСС при принятии решения об использовании или не использовании каждого конкретного НКА для целей навигации должны анализировать значения обоих признаков, руководствуясь при этом правилом, как показано в Таблице 5-1.

Таблица 5.1 Заключение о работоспособности НКА по совокупности значений признаков Вn (ln Cn

Значения признаков

Работоспособность НКА

Вn (ln)

Cn

0

0

-

01

1

+

1

0

-

1

1

-


ПРИЛОЖЕНИЕ 1

Уровень радиосигнала поддиапазона L1, принимаемого потребителем



Гарантированный минимум уровня радиосигнала, передаваемого НКА ГЛОНАСС в частотном поддиапазоне L1 и принимаемого аппаратурой потребителей, определен в разделе 3.3.1.6.

Приведенный ниже рисунок иллюстрирует зависимость минимальной мощности сигнала, принятого потребителем, находящимся на поверхности Земли, от угла возвышения НКА. Зависимость построена при следующих допущениях:

а) мощность радиосигнала определяется на выходе приемной антенны, имеющей линейную поляризацию и коэффициент усиления +3 дБ;

б) НКА наблюдается под углом возвышения не менее 5° ;

в) потери при распространении радиосигнала в атмосфере составляют 2 дБ;

г) погрешность угловой ориентации НКА составляет 1° (в сторону уменьшения уровня радиосигнала).

Ошибка ориентации НКА не будет превышать ± 1° , после того, как НКА будет застабилизирован в своем окончательном положении на орбите.

Рис. П.1 Зависимость минимальной мощности радиосигнала от угла возвышения НКА



Более высокий уровень принимаемого радиосигнала может быть обусловлен такими факторами как:

  • отклонения в пределах допустимого от номинальной высоты орбиты НКА;

  • ошибки угловой ориентации НКА;

  • различия коэффициента усиления передающей антенны НКА по азимутальным

направлениям и по частотному диапазону;

  • изменения выходной мощности передатчика НКА из-за технологических

причин;

  • колебания температуры;

  • вариации напряжения и уровня усиления;

  • уменьшение потерь при распространении радиосигнала в атмосфере.

Ожидается, что максимальный уровень принимаемого потребителем радиосигнала в результате действия этих факторов не превысит -155,2 дБВт. Эта оценка получена в предположении, что приемная антенна потребителя имеет приведенные выше характеристики, потери в атмосфере составляют 0,5 дБ, а ошибка угловой ориентации НКА составляет 1° (в сторону увеличения уровня радиосигнала).


ПРИЛОЖЕНИЕ 2

Рекомендации по организации вычислений в приемнике

ГЛОНАСС при плановой секундной коррекции UTC

Ключевым моментом методики учета особенностей обработки данных ГЛОНАСС при проведении плановой секундной коррекции UTC является необходимость одновременного использования не скорректированного времени UTCold и скорректированного времени до тех пор, пока не будут приняты новые эфемериды всех наблюдаемых в данный момент времени спутников ГЛОНАСС.

При проведении коррекции UTC приемник должен быть способен

    • формировать плавно меняющиеся и достоверные измерения псевдодальностей;

    • выполнять повторную синхронизацию с меткой времени строки навигационного кадра без потери слежения сигнала.

После проведения коррекции UTC приемник должен использовать UTC в процессе решения навигационной задачи следующим образом:

    • использовать старые значения UTC (до коррекции) вместе со старыми значениями эфемерид (переданными до 00 часов 00 минут 00 секунд UTC);

    • использовать скорректированное время UTC вместе новыми эфемеридами (передаваемыми после 00 часов 00 минут 00 секунд UTC).

В память приемника вводятся с пульта или принимаются из соответствующего навигационного сообщения ( ГЛОНАСС или GPS ) данные о моменте и величине коррекции UTC.

За секунду до коррекции UTC в приемнике вводится в действие алгоритм контроля и использования скорректированного системного времени ГЛОНАСС. Интервал времени действия данного алгоритма простирается:

    • до момента завершения коррекции бортовых шкал времени всех наблюдаемых спутников и часов навигационного приемника (при контроле правильности вычисления измеренных псевдодальностей);

    • до момента приема новых эфемерид всех наблюдаемых спутников, то есть эфемерид, отнесенных к моменту времени tb = 00 часов 15 минут 00 сек., отсчитанному по шкале скорректированного времени UTC (при вычислении эфемерид спутников).

Для формирования правильных значений измеренных дальностей приемник должен контролировать моменты излучения регистрируемых сигналов спутников и моменты их приема. Если эти события зарегистрированы в разных системах отсчета времени (не скорректированном или скорректированном времени UTC), то измеренное значение псевдодальности должно быть исправлено поправкой, равной значению величины коррекции времени UTC, умноженной на скорость света. Значение псевдодальности должно быть привязано (отнесено) к моменту времени, отсчитанному по не скорректированной шкале времени UTCold.

Для вычисления текущих эфемерид спутников ГЛОНАСС вплоть до момента времени приема новых эфемерид используются эфемеридные данные, принятые со спутников до момента проведения коррекции. Все вычисления ведутся в шкале времени UTCold.

После того как с очередного спутника будут приняты новые эфемериды, его положение вычисляется по новым эфемеридам с использованием скорректированного времени UTC.

Результаты решения навигационной задачи и все данные, вырабатываемые приемником и выдаваемые через интерфейсы после момента коррекции его часов, должны быть отнесены (привязаны) к шкале скорректированного времени UTC, которое реализуется системным временем ГЛОНАСС, формируемым внутри навигационного приемника.


ПРИЛОЖЕНИЕ 3

Примеры алгоритмов расчета координат и скорости

НКА по данным эфемерид и альманаха

Ниже даны примеры алгоритмов расчета координат и составляющих скорости НКА ГЛОНАСС на текущий момент времени по данным эфемерид и альманаха системы.

П.3.1 Пример алгоритма пересчета эфемерид НКА на текущий момент времени

Пересчет эфемерид с момента времени tэ на моменты ti измерения навигационных параметров (Ѕ t i Ѕ = Ѕ t i - tэ Ѕ < 15 мин ) проводится методом численного интегрирования дифференциальных уравнений движений КА, в правых частях которых учитываются ускорения, определяемые константой гравитационного поля Земли m , второй зональной гармоникой С20 , характеризующей полярное сжатие Земли, а также ускорения лунно-солнечных гравитационных возмущений.

Уравнения движения интегрируются в прямоугольной абсолютной геоцентрической системе координат OXaYaZa, связанной с текущими экватором и точкой весеннего равноденствия, методом Рунге-Кутта четвертого порядка и имеют вид:

dxa/dt = Vxa dya/dt = Vya dza/dt = Vza

_ _ _ _ _

dVxa/dt = - m * Xa + 3/2 * C20 * m * Xa * r 2 * (1 - 5 * Za2 ) + Jxaл + Jxaс,

_ _ _ _ _

dVya/dt = - m * Ya + 3/2 * C20 * m * Ya * r 2 * (1 - 5 * Za2 ) + Jyaл + Jyaс,

_ _ _ _ _

dVza/dt = - m * Za + 3/2 * C20 * m * Za * r 2 * (1 - 5 * Za2 ) + Jzaл + Jzaс,

ц

ф

ф

э ( 1 )

ф

ф

ш

Здесь m = m / r2 , Xa = xa/r , Ya = ya / r , Za = za/r , r = ae / r ,

r = Ц Xa2 + Ya2 + Za2 ,

Jxaс,Jyaс,Jzaс

-

ускорения от солнечных гравитационных возмущений ;

Jxaл,Jyaл,Jzaл

-

ускорения от лунных гравитационных возмущений;

ae

-

экваториальный радиус Земли, равный 6378,136 км [ПЗ-90, справочный документ, КНИЦ, 1998];

m

-

константа гравитационного поля Земли ( 398600,44 км3/c2 ) [ПЗ-90];

С20

-

коэффициент при второй зональной гармонике разложения гравита-ционного поля Земли в ряд по сферическим функциям, равный минус 1082,63* 10-6 (20 = *20, где 20 - нормализованное значение гармонического коэффициента при второй зональной гармонике, равное минус 484,165*10-6 [ПЗ-90]);

Ускорения от лунных и солнечных гравитационных возмущений вычисляются по формулам:

_ _

Jxak = m k [ ( x к - Xak ) / D 3к - x к ] ,

_ _

Jyak = m k [ ( h к - Yak ) / D 3к - h к ] ,

_ _

Jzak = m k [ ( z k - Zak ) / D 3к - z к ] ,

ц

ф

э ( 2 )

ф

ш

где: m k = m k / r2k , Xak = Xa / rk , Yak = Ya / rk , Zak = Za / rk ,

D 2k = (x k - Xak )2 + (h k - Yak )2 + (z k - Zak )2,

k

-

индекс возмущающего тела, k = л для Луны и к = с для Солнца;

x k , h k , z k , rk

-

направляющие косинусы и радиус-вектор возмущающих тел в системе OXaYaZa на момент tэ

m л

-

константа гравитационного поля Луны, равная 4902,835 км32

m с

-

константа гравитационного поля Солнца, равная 0,1325263 * 1012 км/с2

Входящие в (2) величины x k , h k , z k , rk вычисляются один раз (на момент времени tэ ) на весь интервал размножения ( ± 15 мин) по формулам [Дубошин Г.Н., Небесная механика: Основные задачи и методы; М.: Наука, 1975; Абалакин В.К., Основы эфемеридной астрономии, М.: Наука, 1979]:

x л = sin(u л + Г’) x 11 + cos(u л + Г‘) x 12 ,

h л = sin(u л + Г’) h 11 + cos(u л + Г‘) h 12 ,

z л = sin(u л + Г’) z 11 + cos(u л + Г‘) z 12 ,

x сэ = cos u c * cos w c - sin u c * sin w c ,

h c = (sin u c * cos w c + cos u c * sin w c ) cos e ,

z c = (sin u c * cos w c + cos u c * sin w c ) sin e ,

rk = ak ( 1 - ek * cos Ek ), ( k = л, с )ц

ф

ф

э ( 3 )

ф

ф

ш

где Ek = gk + ek * sin Ek ,

sin u k =Ц ` 1- ek2 * sin Ek * ( 1 - ek * cos Ek )-1 ,

cos u k = ( cos Ek - ek ) * ( 1 - ek * cos Ek )-1 ,

x 11 = sin W л * cos W л * ( 1 - cos iл ) ,

x 12 = 1 - sin2 W л * ( 1 - cos iл ) ,

h 11 = x * * cos e - z * * sin e ,

h 12 = x 11 * cos e + h * * sin e ,

z 11 = x * * sin e + z * * cos e ,

z 12 = x 11 * sine - h * * cose ,

x * = 1 - cos2 W л ( 1 - cos iл )

h * = sin W л * sin iл ,

z * = cos W л * sin iл ,

gk = gok + g1k * T,

W л = W ол + W * T,

Г = Г’0 + Г’1 * Т,

Т = ( 27392,375 + S дн + tэ / 86400 ) / 36525,

где:

ал

-

большая полуось орбиты Луны, равная 3,84385243* 105 км;

ас

-

большая полуось “орбиты” Солнца, равная 1,49598* 108 км

ел

-

эксцентриситет лунной орбиты, равный 0,054900489;

ес

-

эксцентриситет солнечной орбиты, равный 0,016719

iл

-

наклонение орбиты Луны к плоскости эклиптики, равное 5° 08'43'',4;

e

-

средний наклон эклиптики к экватору, равный 23° 26'33'';

gол = -63° 53' 43'',41

g = 477198° 50' 56'',79

W ол = 259° 10' 59'',79

W = -1934° 08' 31'',23

Г’о = -334° 19' 46'',40

Г’1 = 4069° 02' 02'',52

w c = 281° 13' 15'',00 + 6189'',03 * T;

gол = 358° 28' 33'',04;

gол = 129596579'',10;

Т - время от основной эпохи 1900, янв. 05 (GMT) до момента задания эфемерид tэ в юлианских столетиях по 36525 эфемеридных суток;

27392,375 - число дней от основной эпохи 1900, янв 05 (GMT) до эпохи 1975, янв. 0. (МДВ) с учетом трех часов при пересчете московского декретного времени (МДВ) tэ в гринвичское (GMT);

S дн - сумма дней от 0 ч эпохи 1975, янв.0 (МДВ) до 0ч текущей даты (МДВ), к которой относится время tэ ( отсчет начала дат по московскому времени).

Начальными условиями для интегрирования системы (1) являются гринвичские координаты X(tэ), Y(tэ), Z(tэ) и составляющие вектора скорости Vx(tэ) , Vy(tэ), Vz(tэ), содержащиеся в навигационном кадре, которые пересчитываются из гринвичской системы координат OXYZ (ПЗ-90) в абсолютную OXaYaZa по формулам :

Xa(tэ) = X(tэ) * cosS - Y(tэ) * sinS ,

Ya(tэ) = Y(tэ) * sinS + Y(tэ) * cosS,

Za(tэ) = Z(tэ),

Vxa(tэ) = Vx(tэ) * cosS - Vy(tэ) * sinS - w з* Ya(tэ),

Vya(tэ) = Vx(tэ) * sinS + Vy(tэ) * cosS + w з* Xa(tэ),

Vza(tэ) = Vz(tэ) ,

S = s + w з ( t - 3h ).

Здесь

w з- угловая скорость вращения Земли, равная 0,7292115 * 10-4 с-1;

s - истинное звездное время в гринвичскую полночь даты задания эфемерид tэ.

Примечания.

  1. Ускорения Jxaс, Jxaл, Jyaс, Jyaл, Jzaс, Jzaл в (1) могут быть приняты постоянными и вычисляться один раз на момент tэ по формулам (2) или исключены из (1) с последующим добавлением к результатам интегрирования поправок

  2. D X = ( Jхaл + Jхaс ) * t 2/2 , D Y = ( Jyaл + Jyaс ) * t 2/2 , D Z =( Jzaл + Jzaс ) t 2/2 ,

    D Vx = ( Jхaл + Jхaс ) * t , D Vy = ( Jyaл + Jyaс ) * t , D Vz =( Jzaл + Jzaс ) t ,

    где t = ti - tэ.

  3. Направляющие косинусы x к , h к , z k могут вычисляться по формулам (3) или передаваться извне.

  4. Начало гринвичской ( правой ) системы координат - в центре масс Земли, ось OZ направлена по оси вращения Земли к северному полюсу, а ось OX - в точку пересечения гринвичского меридиана с плоскостью экватора.

  5. Если при интегрировании системы (1) исключить лунно-солнечные ускорения (2), а их учет производить добавлением к результатам интегрирования поправок

  6. D X = ( Jхaл + Jхaс ) * t 2/2 , D Y = ( Jyaл + Jyaс ) * t 2/2 , D Z =( Jzaл + Jzaс ) t 2/2 ,

    D Vx = ( Jхaл + Jхaс ) * t , D Vy = ( Jyaл + Jyaс ) * t , D Vz =( Jzaл + Jzaс ) t ,

    то возникающее при этом увеличение ошибок размножения эфемерид не превышает 10 % .

    Здесь (Jхaл + Jхaс), (Jyaл + Jyaс) , (Jzaл + Jzaс) - проекции лунно-солнечных ускорений на оси системы OXaYaZa на момент задания эфемерид tэ вычисляются по формулам (2).

  7. Для расчета эфемерид КА на моменты навигационных измерений tj можно использовать проекции лунно-солнечных ускорений XІ (tэ), YІ (tэ), ZІ (tэ) на оси гринвичской геоцентрической системы координат, которые передаются в составе навигационного кадра. Перед интегрированием системы дифференциальных уравнений (1) эти ускорения должны быть переведены в прямоугольную абсолютную геоцентрическую систему координат OXaYaZa по формулам:

(Jхaл + Jхaс) = XІ (tэ) * cos S - YІ (tэ) * sin S ,

(Jyaл + Jyaс) = XІ (tэ) * sin S + YІ (tэ) * cos S ,

(Jzaл + Jzaс) = ZІ (tэ)

В таблице приведены величины точности размножения эфемерид (в метрах)

Шаг интегрирования

(мин.)

Интервал интегрирования

5 мин

10 мин

15 мин

1

0.42

0.56

0.77

2.5

0.42

0.56

0.77

5

0.45

0.61

0.83

7.5

-

-

1.21



П.3.2 Алгоритм расчета параметров движения спутников по данным альманаха

Алгоритм расчета параметров движения НКА ГЛОНАСС по данным альманаха системы (АС) используется потребителем при выборе оптимального созвездия, расчете целеуказаний для вхождения в связь с выбранным НКА. Назначение алгоритма - расчет координат и составляющих вектора скорости НКА на моменты ti вхождения потребителем в связь с НКА.

П.3.2.1 Состав данных, образующих АС

АС содержит набор параметров орбит НКА системы ГЛОНАСС, заданных для каждого НКА на момент прохождения им первого (внутри суток с номером NAj) восходящего узла орбиты tl j.

Набор параметров орбит каждого НКА содержит:

NAj

-

календарный номер суток внутри четырехлетнего периода от начала ближайшего високосного года, к которым относятся данные АС для j-го НКА ;

l j

-

гринвичская долгота восходящего узла орбиты j-го НКА момент tl j (радианы);

tl j

-

московское декретное время прохождения j-м НКА восходящего узла орбиты, ближайшее к началу суток с номером NAj (секунды);

D ij

-

поправка к среднему значению наклонения орбиты j-го НКА на момент tl j ;

D Tj

-

поправка к среднему значению драконического периода обращения j-го NKA ;

D Тў j

-

скорость изменения периода обращения j-го НКА ;

e j

-

эксцентриситет орбиты j-го НКА на момент времени tl j ;

w j

-

аргумент перигея орбиты j-го НКА на момент времени tl j (радианы).

Здесь l - индекс принадлежности параметров АС ко времени прохождения восходящего узла орбиты tl j , а j - номер НКА (j=1,......,24). В дальнейшем индекс j опущен.

Средние значения наклонения плоскости орбиты НКА системы ГЛОНАСС iср и драконического периода обращения Тср составляют 630 и 43200 с, соответственно.

Набор параметров орбиты для каждого НКА задан в гринвичской геоцентрической системе координат OXYZ, “замороженной” в момент t.

Начало системы совмещено с центром масс Земли. Ось Z направлена к северному полюсу на среднюю эпоху 1900-1905 г.г., плоскость XOZ при этом параллельна среднему гринвичскому меридиану и определяет положение нуль-пункта системы счета долгот, ось OY дополняет систему до правой.

П.3.2.2 Алгоритм расчета

Расчет координат и составляющих вектора скорости НКА по данным альманаха системы ГЛОНАСС в абсолютной геоцентрической системе координат OXaYaZa (начало системы координат и направление оси OZa совпадает с началом системы координат OXYZ и направлением оси OZ, плоскость XOZ отстоит от плоскости XaOZa на величину истинного звездного времени S, а ось OYa дополняет систему до правой) на заданный момент времени ti (московское декретное время суток с номером No внутри четырехлетнего периода) проводится в два этапа.

Сначала с помощью величин D Т, D Тў и l рассчитываются момент прохождения восходящего узла орбиты tk на витке с номером K, к которому принадлежит заданный момент времени ti (ti - tk < Tср + D Т ), и долгота восходящего узла l k на этом витке. Остальные параметры принимаются постоянными и равными тем, которые содержатся в навигационном кадре.

Затем оскулирующие элементы пересчитываются с момента tk по аналитическим формулам на момент ti . При этом учитываются вековые и периодические возмущения в элементах орбиты НКА от второй зональной гармоники C20 в разложении геопотенциала, характеризующей полярное сжатие Земли.

Полученные на момент ti оскулирующие элементы переводятся в кинематические параметры. Последовательность проведения расчета и используемые рабочие формулы приведены ниже.

1) Методом последовательного приближения находится большая полуось орбиты а:

а(n+1)= [m * (T / 2p )2 ]1/3,

Тоск(n+1) = Тдр *{ 1+3/2 C20е/p(n))2 *

*[ (2 - 5/2sin2 i) * (1-e2)3/2 / (1 + e*cos w )2 + (1+ e* cos u )3 / (1-e2)]}-1,

p(n) = a(n) * ( 1- e2 ), n = 0, 1, 2...,

где u = -w , i = iср + D i и Тдр = Тср + D Т.

За начальное приближение принимается а(0)= [m * др / 2p )2 ]1/3,

Приближение заканчивается при выполнении условия Ѕ а(n-1) - a(n)Ѕ < 10-3 км.

Для этого обычно достаточно двух-трех итераций.

2) Рассчитываются момент прохождения восходящего узла орбиты tk на витке, к которому принадлежит момент ti, и долгота восходящего узла на этом витке l k:

tl k = [ tl k ] mod 86400

tl k = tl + Tдр * W + D Тў * W2

Wk = t* / Tдр, W - целая часть Wk,

t* = ti - tl + 86400 * (No - NA) ,

l k = l + (W ў - w 3) * ( W * Tдр + D Тў * W2 ),

W ў = 3/2 * C20 * n * ( ae / a )2 * cos i * (1-e2)-2,

n = 2 p / Тдр , W = l k + S , S = S0 + w 3 (tl k - 10800 ).

Здесь:

С20

-

коэффициент при второй зональной гармонике разложения геопотенциала в ряд по сферическим функциям, равный -1082,63 * 10-6,

ае

-

экваториальный радиус Земли, равный 6378,136 км,

S0

-

истинное звездное время на гринвичскую полночь даты N0 , к которой относится время ti ,

w 3

-

угловая скорость вращения Земли, равная 0,7392115 * 10-4 с-1,

m

-

константа гравитационного поля Земли, равная 398600,44 км3 / с2.

3) Вычисляются константы интегрирования на момент tl k :

d а(m) / а

=

2*J* (ae / a)2*(1-3/ 2sin2 i)*( l * cos L ) + J*( ae / a )2*sin i *

* (1/2 * h * sin L - 1/2* l * cos L + cos 2l + 7/2 * l * cos 3L + 7/2* h* sin3L)







d h(m)

=

J*(ae / a)2*(1-3/ 2sin2 i)*[ l*n* t + sin 3L + 3/2 * l * sin 2L - 3/2* h* cos2L] -

- 1/4*J*(ae / a )2*sin2 i*[ sin L - 7/3*sin3L + 5* l* sin 2L -17/2 * l * sin 4L +

+ 17/2* h* cos4L + h* cos2L] + J*(ae / a )2*cos2 i*(l*n* t - 1/2 * l * sin 2L)









d l(m)

=

J*(ae / a)2*(1-3/2 sin2 i)*[-h*n*t + cos L + 3/2 * l * cos 2L + 3/2* h* sin 2L] -

- 1/4*J*(ae / a )2*sin2 i*[-cos L - 7/3*cos3L - 5* h* sin 2L - 17/2 * l * cos 4L -

- 17/2* h* sin4L + l* cos2L] + J*( ae / a )2*cos2 i*(-h*n*t + 1/2 * h * sin 2L)



(1)

d W (m)

=

J*(ae / a)2*cos i*( n*t + 7/2 * l * sin L - 7/2* h* cosL -1/2sin2L - 7/6*sin3L +

+ 7/6* h* cos 3L)



d i(m)

=

1/2*J*(ae / a)2*sin i * cos i * ( -1 * cos L +h* sin L +cos2L +7/3* l* cos 3L +

+ 7/3* h* sin 3L)



d L(m)

=

2*J*(ae / a)2*(1 - 3/2*sin i )* ( n*t + 7/4 * l * sin L - 7/4 * h * cos L) +

+ 3*J*(ae / a)2*sin i * (-7/24 * h * cos L - 7/24 * l * sin L -49/72* h *cos 3L +

+ 49/72* l *sin 3L + 1/4 * sin 2L) + J * (ae / a)2* cos i * ( n*t + 7/2 * l * sin L - - 5/2 h cos L - 1/2 * sin 2L - 7/6 * l* sin 3L + 7/6 * h* cos 3L)

где L = M + w , M = E - e * sin E, tg(E/2) = [(1 - e ) / (1 + e )]1/2 *tg(u /2),

h = e * sin w , l = e * cos w , m = 1,

t = 0, J = 3/2 * C20, a = a(n) (из пункта 1).

4) Вычисляются поправки к элементам орбиты НКА на момент времени ti за счет влияния второй зональной гармоники С20:

d а = d а(2) - d а(1)

d h = d h(2) - d h(1)

d l = d l(2) - d l(1)

d W = d W (2) - d W (1)

d i = d i(2) - d i(1)

d L* = d L(2) - d L(1)

Величины d а(2), d h(2), d l(2), d W (2), d i(2), d L(2) вычисляются для t = ti - tl k и m =2 по формулам (1) при L = M + w + n * t .

  1. Вычисляются возмущенные элементы орбиты НКА на момент времени ti:

ai = a + d а,

hi = h + d h,

li = l + d l,

e i = (hi * hi + li * li)1/2,





w i=

{

arctg (hi / li ), если e i 0 и li 0

0, если e i = 0,

p / 2, если e i 0 и li = e i,

-p / 2, если e i 0 и li = -e i,

W i = W + d W

ii = i + d i

Mi = L* - w i , L* = M + w + n * (ti - tl k) + d L*.

Здесь i - индекс принадлежности ко времени ti,

  1. Вычисляются координаты и составляющие вектора скорости НКА в системе координат OXaYaZa на момент времени ti :

Ei(n) = Mi + e i * sin Ei(n-1), Ei(0) = Mi, з Ei(n) - Ei(n-1) з Ј 10-8,

tg(u i/2) = [(1 + e i) / (1 - e i)]1/2 *tg(Ei(n)/2), ui = u i + w i,

ri = ai * ( 1 - e i * cos Ei(n)),

Vri = ( m / ai)1/2 * (e i - sin u i) / (1 - e i * e i)-1,

Vui = ( m / ai)1/2 * (1 + e i * cos u i) / (1 - e i * e i)-1,

Xi

=

ri * ( cos ui * cos W i - sin ui * sin W i * cos ii),

Yi

=

ri * ( cos ui * sin W i + sin ui * cos W i * cos ii),

Zi

=

ri * sin ui * sin ii,

Vxi

=

Vri * ( cos ui * cos W i - sin ui * sin W i * cos ii) -

-Vui * ( sin ui * cos W i + cos ui * sin W i * cos ii),

Vyi

=

Vri * ( cos ui * sin W i + sin ui * cos W i * cos ii) -

-Vui * ( sin ui * sin W i - cos ui * cos W i * cos ii),

Vzi

=

Vri * sin ui * sin ii + Vui * cos ui * sin ii.









По всем вопросам о состоянии и использовании системы ГЛОНАСС Вы можете обращаться в Координационный научно-информационный центр.

Россия, 117279, г. Москва, а/я 14

Телефон (факс): (095) 333-81-33

e-mail: sfcsic@mx.iki.rssi.ru

Internet: http://www.rssi.ru/SFCSIC/SFCSIC_main.html


© 1998 КООРДИНАЦИОННЫЙ НАУЧНО-ИНФОРМАЦИОННЫЙ ЦЕНТР
